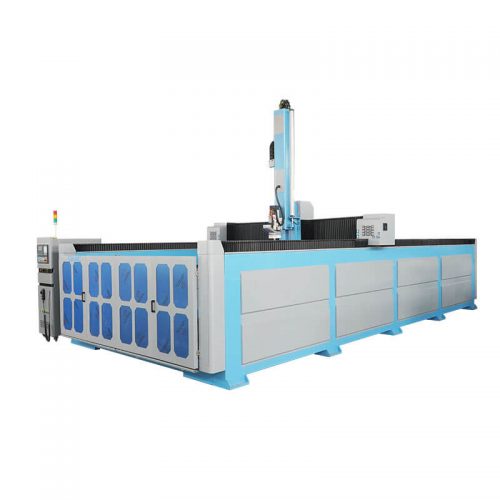

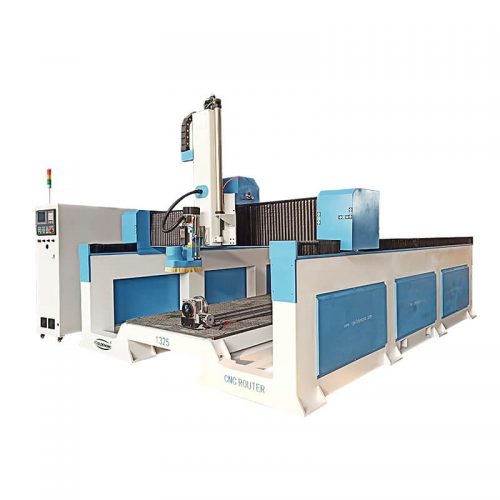

Routeur CNC EPS / mousse

Le routeur CNC en mousse EPS est un type de machines CNC à mousse, il fonctionne principalement comme un coupe-mousse CNC pour la sculpture en polystyrène, il a une grande dimension de travail, fait un bon travail dans la sculpture ou la découpe de pièces à grande échelle dans différents matériaux, tels que bois, aluminium, mousse de polystyrène, mais pas pour l'acier, le fer, etc. Nous l'appelons aussi brièvement EPS CNC, mousse CNC.

Le routeur CNC EPS/mousse est généralement livré avec une grande dimension de travail pour sculpter et couper des pièces de grande taille en bois, en aluminium et en polystyrène. Il peut également être équipé d'une broche ATC et d'un dispositif rotatif pour les travaux complexes, lourds et de longue durée. Il est largement utilisé pour traiter et sculpter le bois et la mousse de polystyrène pour les automobiles, les navires ou d'autres moules, les décorations GRG ou GRC et les modèles d'architecture.

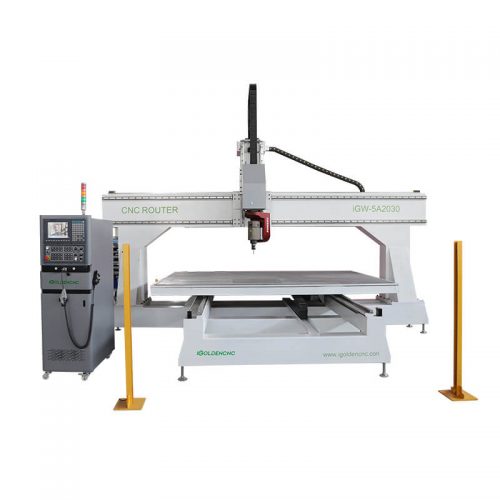

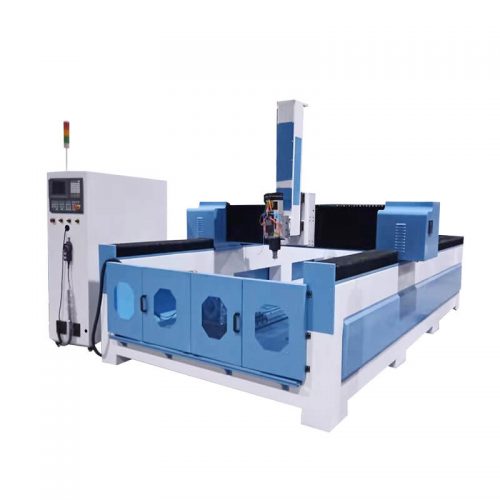

Machine de routeur de commande numérique par ordinateur d'axe de 4

La machine de routeur CNC à 4 axes fait référence à l'équipement de commande numérique par ordinateur, y compris X, Y, Z et un axe de rotation supplémentaire. Il a 3 coordonnées droites et 1 coordonnée rotative. Les machines de gravure de routeur CNC à 4 axes sont généralement équipées d'axes rotatifs ou de broches à bascule, de sorte qu'elles peuvent entrer en contact avec la pièce sous différents angles et travailler efficacement, afin de réaliser le traitement 3D de surfaces cylindriques, courbes et circulaires.

Le routeur CNC à 4 axes est assez bon pour le traitement de pièces 3D. Il se divise généralement en deux types. Le premier type décrit ci-dessous est équipé d'une broche rotative pouvant pivoter de 180°. Il peut graver des motifs 3D et percer des trous sur les surfaces latérales du bois, du MDF, de l'acrylique, de la mousse, du caoutchouc et d'autres matériaux. Par exemple, des lettres, des signes, des reliefs et des sculptures en 3D.

Exiger un devis En savoir plus →

Traitement des échantillons

ATC CNC Router

Qu'est-ce qu'un routeur CNC 4 axes ?

Le routeur CNC à 4 axes est divisé en type rotatif et type d'oscillation de broche, y compris la machine de gravure à axe rotatif droit (dispositif rotatif avant personnalisable), la machine de gravure CNC 2D et 3D, la machine de gravure stéréoscopique 3D, le centre d'usinage CNC à quatre axes, la machine de sculpture sur mousse , machine de gravure d'oscillation d'axe, et machine de trou de serrure.

Le routeur CNC 4 axes est également connu sous le nom de routeur à bois CNC 4 axes, routeur CNC 4 axes, routeur CNC meilleur axe, fraiseuse CNC 4 axes, machine CNC 4 axes, fraiseuse 4 axes, 4 -Machine de gravure CNC à axe, machine de gravure de routeur CNC 4 axes, routeur CNC 4ème axe, usinage 4 axes, machine de gravure 4 axes, machine CNC bois 4 axes, machine de sculpture sur bois 4 axes.

Comment fonctionne le routeur CNC 4 axes ?

Le premier est similaire à la machine de routeur CNC à 3 axes avec les axes X, Y et Z, mais il comprend également un dispositif rotatif appelé axe A. Le chemin de déplacement est XZA, YZA.

L'autre est un routeur CNC à liaison à quatre axes, qui réalise un usinage à 180 degrés en faisant pivoter la broche. Sa trajectoire de mouvement est XYZA, XYZB et XYZC. Machine de gravure de routeur CNC à 4 axes, au moment de la sculpture, selon 360 degrés, chaque étape prend 0.000 * degrés. Dans le même temps, la broche rotative à grande vitesse de la machine à découper coupe le matériau traité fixé sur la table en coupant des outils en fonction du matériau traité. Nous pouvons sculpter divers graphiques et personnages en relief 2D ou 3D conçus sur ordinateur pour réaliser une sculpture automatique.

Dans l'application quotidienne, la table de travail de la fraiseuse 4 axes peut non seulement réaliser une gravure plane, mais également réaliser un usinage 3D irrégulier et une sculpture 3D de la pièce irrégulière.

Application et matériaux de machine de routeur de commande numérique par ordinateur de 4 axes :

L'application de la machine de routeur CNC à 4 axes comprend le perçage, le fraisage, la sculpture, la coupe, le rainurage et le creusage sur des planches de bois (telles que des planches à vagues, MDF, bois composite, bois massif). Il convient également au cuir, à la mousse, au PVC, à l'acier, à l'aluminium, à l'acrylique, au PSE, au cuivre et à d'autres matériaux souples.

Bois massif commun : résineux, feuillus, bois modifié.

Matériaux composites en bois courants : contreplaqué, panneaux de particules, panneaux de fibres durs, MDF (panneaux de fibres à densité moyenne), panneaux de fibres à haute densité, panneaux noirs, etc.

Industrie du moule: moule de coulée, moule en mousse, moule automobile, moule de train, moule d'aviation, modèle de bateau, moule de paraffine, etc.

Industrie de la sculpture : quille, bouddha, calebasse ;

Industrie du bois: Traitement de planche à vagues 3D (tridimensionnel), porte en bois massif, porte d'armoire, porte en bois artisanale, écran en bois, porte sans peinture, traitement de fenêtre artisanale, surface de tableau d'instruments de musique, traitement de meubles en panneaux;

Industrie de la publicité: enseignes publicitaires, traitement acrylique, production de logo, moulage plastique, production de pièces décoratives en divers matériaux;

Industrie du cadeau artisanal : stigmatisation, tube de bambou, etc.

Quelle est la taille de la table de travail du routeur CNC 4 axes ?

4×4, 4×6, 4×8, 5×10 et 6×12 en pieds ;

48 × 48, 48 × 96, 60 × 120, 80 × 120 et 80 × 160 pouces ;

1212, 1218, 1224, 1325, 1530, 2030 et 2040 en kilomètre.

Bien sûr, la taille de la table de travail peut être personnalisée selon vos besoins.

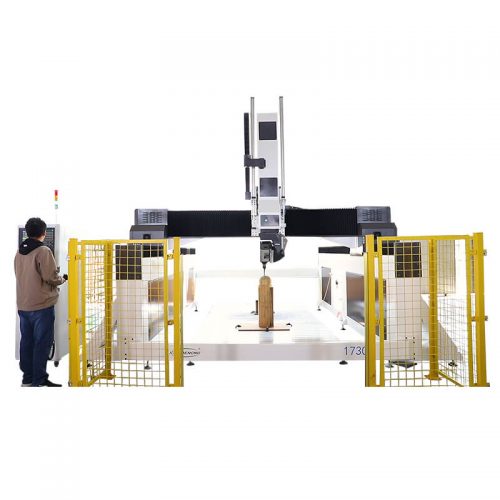

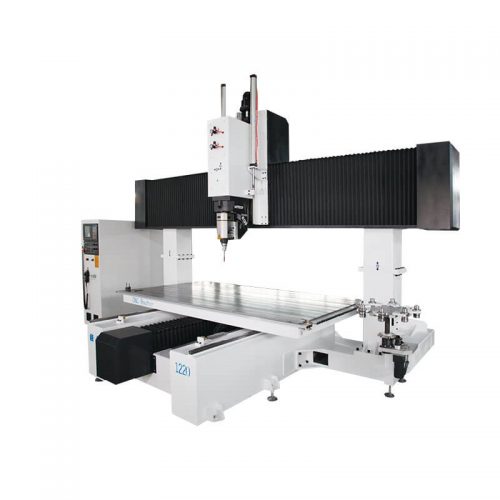

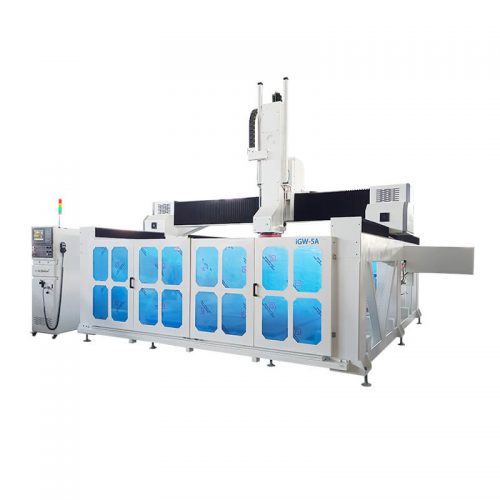

Routeur CNC 5 Axis

La machine de routeur CNC 5 axes, également connue sous le nom de centre d'usinage CNC 5 axes, est équipée d'un système CNC 3D. Il est conçu comme une solution de traitement CNC 5 axes avec une rentabilité élevée. Il fait référence à la capacité de la machine à déplacer des outils ou des pièces sur cinq axes différents pour réaliser un traitement de surface complexe.

En tant qu'équipement CNC avancé, le centre d'usinage CNC 5 axes ou le routeur CNC est conçu spécifiquement pour les surfaces courbes complexes. Il est largement utilisé dans l'aviation, l'aérospatiale, l'automobile, l'armée, la recherche scientifique, les instruments de précision, les équipements médicaux de haute précision et d'autres industries. Il peut traiter une large gamme de matériaux, tels que le bois, les métaux, les pierres, le plastique, le polystyrène, les composites, etc.



Qu'est-ce qu'un routeur CNC 5 axes ?

Types de centres d'usinage CNC 5 axes

Selon la structure de la machine, le centre de traitement CNC à cinq axes se divise principalement en trois types. Ce sont le type de tête/tête, le type de table/tête et le type de table/table.

Comme son nom l'indique, la machine de type tête/tête a deux axes rotatifs sur la tête. Il a une tête rotative, qui peut pivoter de 360 ​​degrés autour de l'axe Z. Et il a également un axe A qui tourne autour de l'axe X à plus de 90 degrés. Les caractéristiques de ce type de machine incluent un travail de broche flexible, une grande zone de travail et une bonne qualité de surface de fraisage.

Le type table/tête fait référence aux machines dont les axes rotatifs se situent respectivement dans la table et la tête. Ce type de fraiseuse CNC 5 axes offre la plus grande flexibilité. Parce qu'il peut s'agir de la combinaison de deux axes quelconques parmi les axes A, B et C. Mais la plupart des machines à 5 axes de type table/tête adoptent la combinaison des axes B et C. Une telle structure est simple et flexible. Il peut réaliser un usinage sur 5 faces avec de faibles coûts de fabrication.

Le type table/table possède deux axes rotatifs situés sur la table. La table de travail montée sur le banc de la machine peut tourner autour de l'axe X, qui est l'axe A. Son angle de travail général de l'axe A est de +30° à -120°. Il y a aussi une autre table rotative au milieu de la table de travail. Il tourne autour de l'axe Z et s'appelle l'axe C. Ce type de machine à 5 axes a généralement une table de travail de petite taille avec une petite capacité de chargement.

Comment utilise-t-on un routeur CNC 5 axes ?

La machine de routeur CNC à 5 axes est conçue pour fournir un traitement à grande vitesse et de haute qualité pour divers matériaux. Incluant, mais sans s'y limiter, le bois, le plastique, les métaux non ferreux et d'autres matériaux composites, la technologie 5 axes offre diverses nouvelles applications, notamment :

1.Découpage de plastiques thermoformés, de plastiques moulés et de pièces composites :

La flexibilité de la machine de toupie CNC à 5 axes lui permet de fournir des fonctions de finition et de coupe de haute qualité sur de nombreux produits en plastique.

2. Fabrication de moules à cavité profonde :

Sur la toupie CNC à trois axes, la fabrication de moules à cavité profonde nécessite l'utilisation d'outils plus longs pour obtenir une profondeur suffisante. Avec des outils plus longs, l'utilisateur doit réduire la vitesse de coupe pour éviter la casse. En ajoutant un mouvement supplémentaire à l'usinage CNC 5 axes, des outils plus courts peuvent être utilisés et une vitesse de coupe plus élevée peut être obtenue.

3. Chaises en contreplaqué moulé et pièces de mobilier décoratives :

La technologie de routage à 5 axes peut rendre le moulage unique pour toutes sortes de matériaux, vous permettant de transformer la conception créative et dynamique en réalité.

4. Fine sculpture 3D :

L'augmentation du mouvement de l'outil de coupe sur la machine de routeur CNC à 5 axes lui permet de tailler des conceptions complexes dans un morceau de matériau. Il vous permet de capturer les détails de la conception dans le travail à faire.

Application de l'industrie de la machine de routeur CNC à 5 axes:

Industrie du meuble: traitement de toutes sortes d'armoires, portes d'armoires, chaises et tables, et la personnalisation globale de la cuisine et de la salle de bain.

Industrie de la décoration: PCB, PVC, MDF, pierre, plexiglas, cuivre et aluminium et autres traitements des métaux mous ;

Industrie de précision : couper de grandes pièces 3D (tridimensionnelles) dans les industries automobile, aérospatiale et navale ;

Industrie des moules: Moule, moule en mousse, modèles de voitures, modèles de trains, modèles d'aviation, modèles de navires, moules à paraffine et autres grands moules non métalliques.

Avantages de l'usinage CNC 5 axes

Finition de surface améliorée

Sa configuration permet de créer des surfaces avec une finition de haute qualité. Les mèches de toupie CNC peuvent rester plus proches des pièces. Les deux axes supplémentaires permettent à la machine d'utiliser des outils courts. Ainsi, les outils ne vibreront pas trop, ce qui se traduit par une bonne qualité de surface.

Couper des formes complexes

Les deux axes rotatifs supplémentaires vous permettent de réaliser la conception et l'usinage de formes complexes. Les cinq axes nécessitent différentes pièces. Le mouvement supplémentaire de cette structure donne de l'espace pour la fabrication d'anges et d'arcs. Cela ne peut être fait qu'avec plusieurs réglages et appareils spécifiques dans le passé. Mais avec l'usinage 5 axes, vous pouvez compléter l'ensemble du processus de coupe et de fraisage avec un seul jeu. Cela permet également d'économiser beaucoup de temps de production et d'augmenter l'efficacité du travail.

Précision et durée de vie de l'outil améliorées

Le processus d'usinage 5 axes améliore la précision du produit en réduisant les réglages. Plus de paramètres signifient plus d'espace potentiel pour les erreurs. Ainsi, un seul réglage peut réduire considérablement les risques d'erreurs.

Plus les outils de fraisage CNC sont courts, plus leur durée de vie est longue. Les machines à 5 axes permettent à la tête de la machine d'être plus proche de la surface de l'outil. Cela garantit donc une vitesse de coupe plus élevée et moins de vibrations, ce qui finira par prolonger la durée de vie de l'outil.

Haute efficacité

Lors de l'utilisation de ce type de défonceuse, nous pouvons toujours faire en sorte que les extrémités de fraisage de l'outil entrent en contact avec la pièce à usiner à un point parfait et efficace. L'usinage 5 axes permet de réduire efficacement le temps de production et le temps auxiliaire des pièces. Il a une large plage de vitesse de broche et d'alimentation, ce qui permet à la machine d'avoir une capacité de coupe puissante. L'usinage à cinq axes a une capacité de mouvement et de positionnement rapide, et peut couper et fraiser des produits à grande vitesse. Cela réduit le délai d'exécution des produits semi-finis et améliore l'efficacité et la précision de la production.

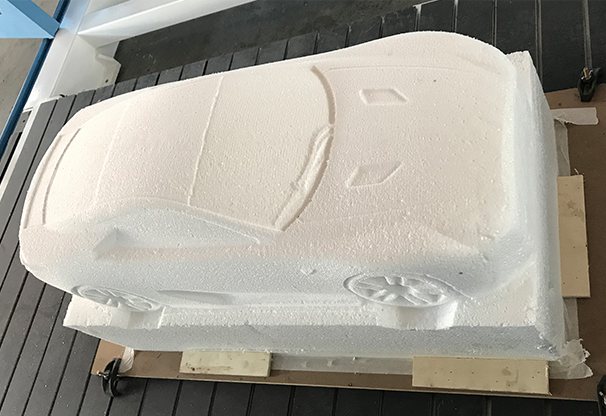

Traitement des échantillons

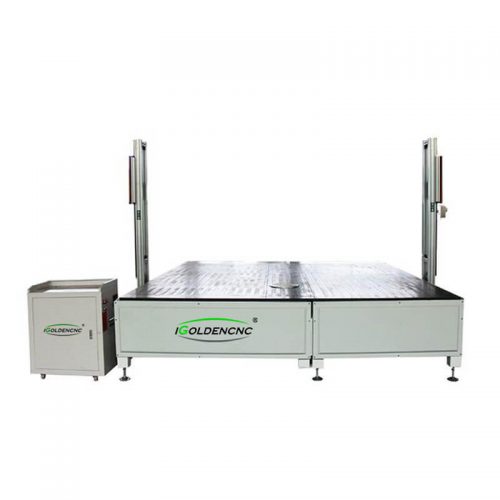

Machine CNC de découpe de mousse à fil chaud

Le coupe-mousse CNC, également connu sous le nom de machine de découpe de mousse à fil chauffant électrique, machine de découpe de mousse CNC, peut être utilisé pour la découpe de matériaux et la fabrication de moules 3D en mousse de polystyrène (EPS), matériau moussant en plastique polypropylène (EPP), panneau extrudé XPS.

La machine de découpe de mousse CNC est conçue par iGOLDENCNC avec un prix raisonnable avec une structure mécanique à haute résistance, ce qui convient très bien à l'industrie du moulage, à l'industrie de l'emballage, à l'industrie de la publicité, aux lignes de construction EPS, aux accessoires de cinéma et de télévision et à d'autres industries, utilisant linéaire importé rails de guidage pour assurer la précision, et fournit un ensemble de configurations compétitives.
Exiger un devis

Fil chaud de découpeuse de mousse de commande numérique par ordinateur

Les machines de découpe de mousse CNC à fil chaud sont utilisées pour créer des lettres d'affichage, des logos (logos 3D), des raphics, des enseignes, des étiquettes pour les publicités intérieures et extérieures, des éléments de décoration, des stands de foire, des accessoires et des présentoirs de magasin, des présentoirs POP, des décorations pour le théâtre ou le cinéma , produits de maquette, emballages de toutes sortes, divertissements, formes architecturales, modèles d'architecture à grande échelle, accessoires thématiques, isolation de tuyaux, moules en béton préfabriqué, colonnes, etc.

阅读 更多

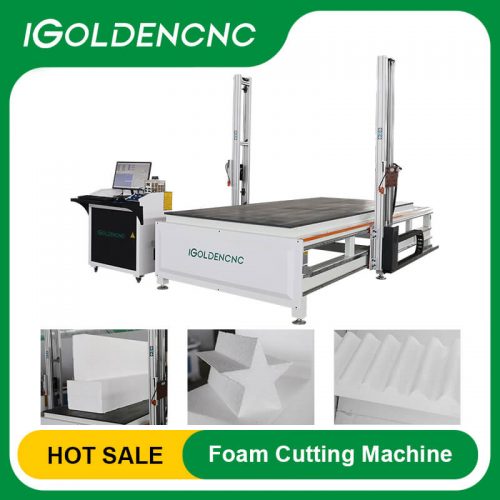

Machine de découpe de mousse à fil chaud

Machine de découpe de mousse à fil chaud CNC pour la découpe de polystyrène, de styrodur, de PPE et d'autres mousses coupées thermiquement.

APPLICATION:mousse de chlorure de polyvinyle (EPS), matériau en mousse plastique polypropylène (EPP), panneau d'extrusion XPS.

Principalement pour l'industrie : Industrie de la fonderie, industrie de la publicité, accessoires de cinéma et de télévision, industrie de l'emballage, lignes de construction EPS et autres équipements spécifiques à l'industrie.

Contactez-nous aujourd'hui pour obtenir un prix !

    Atelier de production

    iGOLDEN
    SOLUTIONS DE PRODUCTION DE PSE/mousse

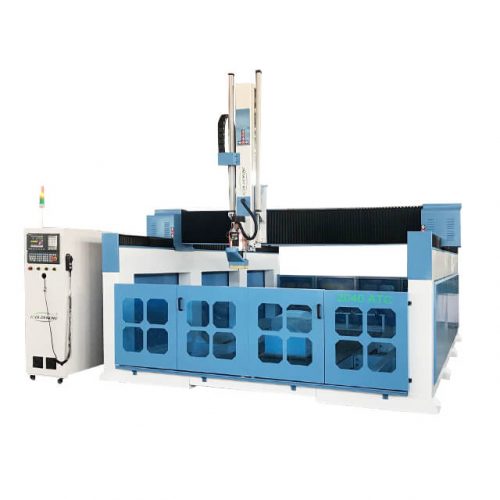

    Machine de toupie CNC en mousse avec 4 axes pour la découpe de panneaux de mousse et la sculpture en relief de mousse, tête pivotante à 4 axes pour la fabrication de moules en mousse 3D, 4ème axe pour le fraisage rotatif et la découpe de mousse de polystyrène, mousses EPS et XPS, maintenant la machine de toupie en mousse CNC à 3 axes à vendre à prix coûtant.
