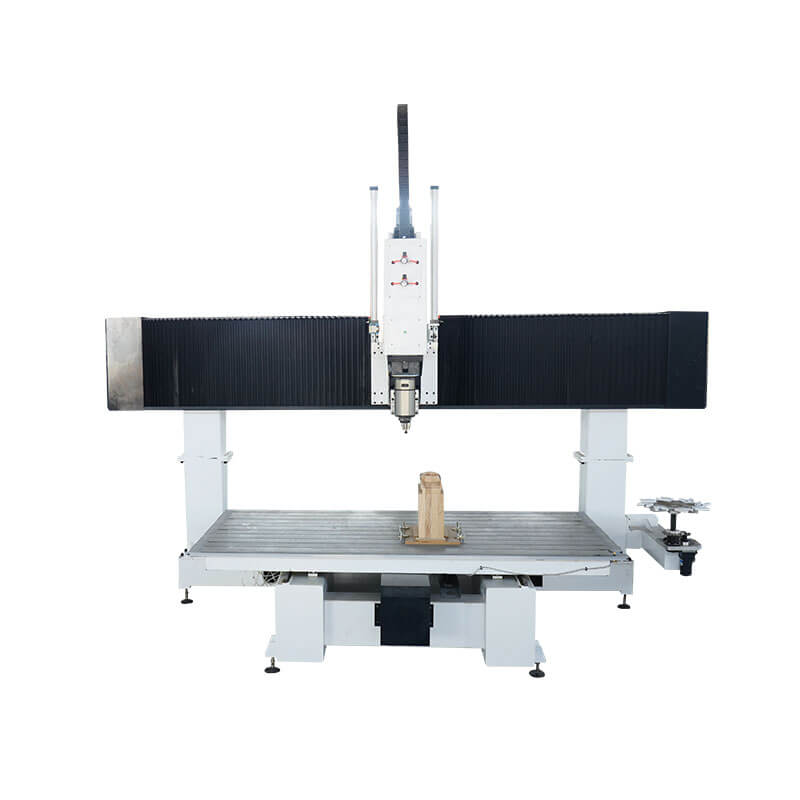

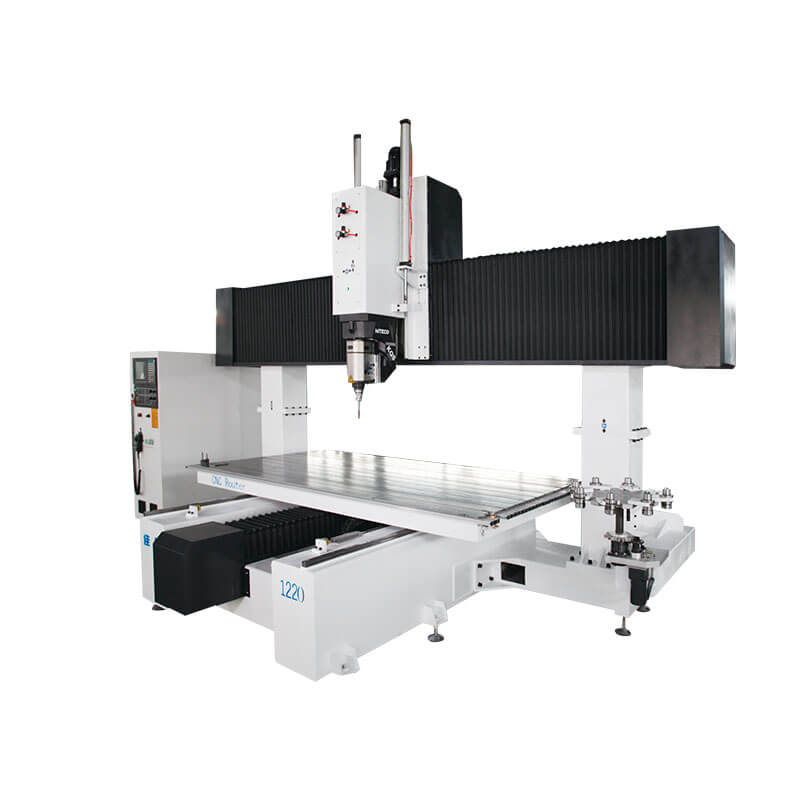

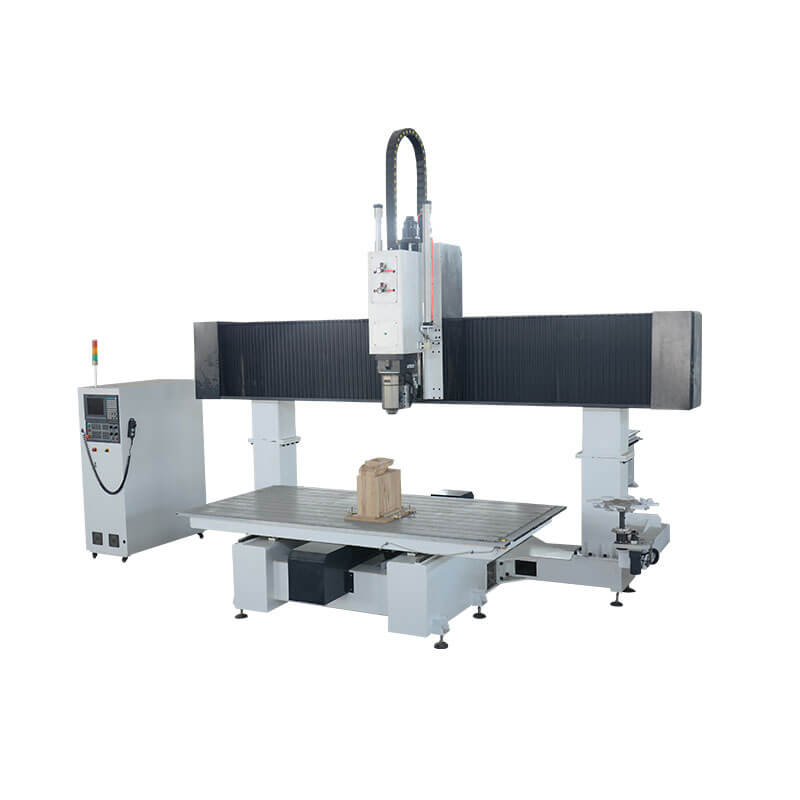

5-осевой фрезерный станок с ЧПУ Машина

Пятиосевой обрабатывающий центр может обрабатывать плоскости, изогнутые и наклонные поверхности, косые отверстия, 2D и 3D криволинейные поверхности и 3D линии. Кроме того, 5-осевой станок с ЧПУ позволяет осуществлять непрерывное фрезерование, гравировку, сверление и распиловку во всех направлениях с одной фиксацией и позиционированием заготовки.

Высокоточные 5-осевые обрабатывающие центры находят широкое применение в мебельной, литейной, строительной, машиностроительной, гражданской и военной промышленности. Его можно использовать для производства:

• Детали коробчатого типа, такие как головки цилиндров автомобильных двигателей, картер сцепления и коробки передач, насосы.
• Сложные изогнутые поверхности, такие как конические шестерни, шестерни, рабочие колеса. Детали неправильной формы, включая сверление, фрезерование, растачивание, расширение, развертывание и жесткое нарезание резьбы.
• Формы, такие как формы для кораблей, автомобильные формы, строительные формы
• Статуи и скульптуры Крупногабаритная деревянная мебель
• Модели из пенопласта или гипса.

Существует много типов горизонтальных 5-осевых станков с ЧПУ.

1. Форма двойной поворотной головки: две оси координат напрямую контролируют направление оси инструмента.

2. Форма вращающейся головки с наклоном: две оси координат находятся в верхней части инструмента, но ось вращения не перпендикулярна линейной оси.

3. Двойная форма поворотного стола: две оси координат напрямую управляют вращением пространства.

4. Форма стола с провисанием: две оси координат на столе, но ось вращения не перпендикулярна оси.

5. Один поворот и одна форма поворота: одна координатная ось воздействует на инструмент, а другая на заготовку.

5-осевой станок с ЧПУ отличается высокой эффективностью и высокой точностью, а сложная обработка может быть выполнена за один зажим заготовки. Его можно адаптировать для обработки современных форм, таких как автомобильные детали и детали конструкции самолетов. Существует большая разница между пятиосным обрабатывающим центром и пятисторонним обрабатывающим центром. Многие люди этого не знают и ошибочно принимают пятигранный обрабатывающий центр за пятиосевой обрабатывающий центр. Пятиосевой обрабатывающий центр имеет пять осей X, Y, Z, A, C. Ось X, Y, Z и ось A, C образуют пятиосную рычажную обработку, хорошо подходят для обработки космической поверхности, обработки специальной формы, полой обработка, штамповка, косые отверстия, косые резы и т. д. «Пятигранный обрабатывающий центр» аналогичен трехосному обрабатывающему центру, за исключением того, что он может обрабатывать пять граней одновременно, но не может выполнять обработку специальной формы, скошенную отверстия, скосы и т. д.

Говоря об особенностях пятиосного станка с ЧПУ, необходимо провести сравнение с традиционными трехосными станками с ЧПУ. 3-осевой станок с ЧПУ относительно распространен в производстве и существует несколько форм, таких как вертикальный, горизонтальный и портальный. Общие методы обработки включают концевое фрезерование и боковое резание концевых фрез. Профилирование ножей с шаровым наконечником и т.д. Однако независимо от того, какая форма и метод имеют общую особенность, направление оси инструмента остается неизменным в процессе обработки, и станок может реализовать прямоугольные координаты инструмента только посредством интерполяции трех линейных осей X, Y и Z Движение в отделе. Поэтому в лице следующей продукции обнажаются недостатки в виде низкой производительности трехкоординатного станка, низкого качества обрабатываемой поверхности и даже невозможности обработки.

Цена 5-осевого станка с ЧПУ должна быть наиболее важным фактором для всех, кто хочет купить 5-осевой фрезерный станок с ЧПУ. Поскольку 5-осевой фрезерный станок с ЧПУ все более широко используется в различных областях, все больше и больше заводов предпочитают использовать 5-осевые фрезерные станки с ЧПУ для производства заготовок, поэтому цена 5-осевого станка с ЧПУ будет немного высокой, потому что его основные клиенты являются фабриками, а не отдельными людьми. Если у вас есть завод, которому нужен 5-осевой станок с ЧПУ для обработки заготовок, то я думаю, что это будет хороший выбор. Причина высокой цены на 5-осевой станок с ЧПУ также связана с конфигурацией и качеством станка. Чем выше стоимость изготовления самой машины и чем лучше ее качество, тем дороже она будет. Конечно, в дополнение к этим промышленным 5-осевым фрезерным станкам с ЧПУ, IGOLDENCNC также предлагает множество небольших 5-осевых станков с ЧПУ и мини-5-осевых фрезерных станков с ЧПУ. Эти станки также являются пятиосными, но структура проста, а функции относительно невелики, но эти небольшие 5-осевые станки с ЧПУ относительно дешевы и составляют около 3000 долларов США. Цена 5-осевого станка с ЧПУ промышленного класса составляет от 20,000 50,000 до 5 5 долларов США, поэтому диапазон цен на 5-осевой станок с ЧПУ также очень велик. Если вы хотите купить XNUMX-осевой станок с ЧПУ, вы можете сообщить об этом BuyCNC. В зависимости от вашего бюджета и того, что вы хотите обрабатывать, мы попросим профессиональных инженеров порекомендовать наиболее подходящий XNUMX-осевой фрезерный станок с ЧПУ на продажу.
