Обработка двойного стола 4-осевой фрезерный станок с ЧПУ
4-осевой фрезерный станок с ЧПУ Видео

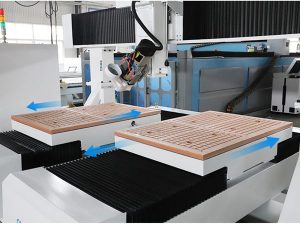

Двойная обработка стола, высокая эффективность

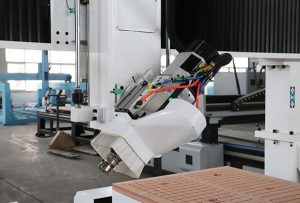

Китай HQD 9kw atc шпиндель воздушного охлаждения + поворот на 180 градусов

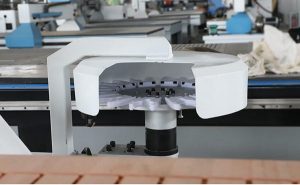

Магазин смены дискового инструмента

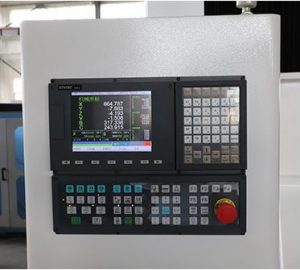

Тайваньская система управления Syntec, с маховиком
4-осевой фрезерный станок для резьбы по дереву Параметр
Модель | iGW-1230 |
Рабочая область | 1200x800x500mm |
коробка передач | Ось X: шлифовальная рейка Тайваня, ось YZ: винт TBI Тайваня |
Редуктор | ЯПОНИЯ ШИМПО |
Серводвигатель | Тайваньский серводвигатель переменного тока Syntec |
Система контроля | Тайваньская система управления Syntec |
Шпиндель | Шпиндель HQD мощностью 9 кВт с вращением на 180° |
Инвертор | Тайвань Дельта 11кВт |
Направляющие | Тайвань Хинвин 30мм |
Структура таблицы | Вакуумный стол с вакуумным насосом |
Журнал инструментов | Магазин смены дискового инструмента |
Инструмент старший | ДА |
Смазка | Автоматический |
Аспирационный патрубок | 5.5kw |
Мы предлагаем индивидуальные услуги в соответствии с вашими запросами, такими как рабочая зона и спецификации.
Применение 4-осевого фрезерного станка с ЧПУ
Подходит для больших линий в производстве массивной древесины и производстве пресс-форм
Деревянная мебельная промышленность: волнистые доски, мелкие узоры, антикварная мебель, деревянные двери, ширмы, ремесленные оконные створки, составные двери, дверцы шкафов, межкомнатные двери, ножки диванов, изголовья и т. д.
Рекламная индустрия: Распознавание рекламы, производство вывесок, резьба и резка акрила, изготовление хрустальных персонажей, пескоструйная формовка и производство других производных рекламных материалов.
Пресс-форма промышленности: скульптуры из металлических форм, таких как медь, алюминий, железо, а также скульптуры из искусственного мрамора, песка, пластиковой ткани, труб из ПВХ, деревянных досок и других неметаллических форм.
Особенности 4-осевого фрезерного станка с ЧПУ
1. Внедрение тайваньской системы управления нового поколения, серебряной направляющей, сервопривода и привода Yaskawa, мощного шпинделя смены инструмента и двух подвижных рабочих столов, высокой точности обработки и высокой производительности.
2. Шпиндель можно поворачивать на ±90°, что позволяет осуществлять боковое фрезерование, сверление, резку и закрепление шпонками. Он очень подходит для обработки различных криволинейных поверхностей с высокой точностью и высокой скоростью, что полностью отвечает потребностям гравировки.
3. Вакуумный верстак можно использовать для фиксации небольших материалов с помощью зажимов, а обработка разнообразна.
Свяжитесь с нами сейчас, чтобы узнать цену!
4-осевой фрезерный станок с ЧПУ работает по осям X, Y и Z, как 3-осевой станок, но также включает вращение вокруг оси X, которая называется осью A. Это четвертая ось, добавленная в наш процесс обработки. В большинстве случаев заготовка будет вращаться, чтобы обеспечить резку вокруг оси B. Поскольку шпиндель этого типа ЧПУ может поворачиваться влево и вправо, он может приближаться к заготовке под разными углами и эффективно обрабатывать три эффективные поверхности обработки, реализуется трехмерная обработка цилиндрических, изогнутых и круглых поверхностей. Эти четырехосные станки с ЧПУ могут выполнять не только плоскую гравировку, но и трехмерную резьбу на заготовках неправильной формы. Этот тип станка с ЧПУ по дереву подходит для обработки обычных, трехмерных, сложных заготовок и нерегулярной графической обработки.
(4-осевой фрезерный станок с ЧПУ может реализовать обработку трехмерных заготовок, таких как колонна Дракона, статуя Гуаньинь, статуя Будды, римская колонна, тыква и так далее. И его также можно широко использовать при трехмерной волновой обработке досок, дверях шкафов, дверях из массива дерева, ремесленных дверях, дверях без краски, ширмах, ремесленной обработке окон, полировщиках обуви, игровых шкафах и панелях, столах для маджонга, компьютерных столах. и вспомогательная обработка изделий из панельной мебели. Кроме того, его можно широко использовать в литейных формах, формах для пенопласта, автомобильных формах, формах для поездов, авиационных формах, корабельных формах, формах для парафина и других областях применения.)
Этот тип гравировального станка с ЧПУ в полной мере использует геометрическую конфигурацию инструмента, контролирует угол силы, уменьшает вибрацию силы, продлевает срок службы инструмента, повышает стабильность обработки и повышает точность обработки. . Благодаря преимуществам полного набора функций, широкому диапазону обработки и высокой точности обработки все больше и больше пользователей выбирают 4-осевые фрезерные станки с ЧПУ для 3D резьба по дереву. Если у вас есть похожие трехмерные заготовки, этот фрезерный станок по дереву с ЧПУ станет вашим идеальным выбором.
В дополнение к наиболее распространенному трехосному фрезерному станку с ЧПУ, теперь существуют четырехосный трехрычажный фрезерный станок с ЧПУ и четырехосный четырехрычажный фрезерный станок с ЧПУ, которые мы называем настоящей четырехосной и поддельной четырехосной гравировкой. машины. Клиенты, которые хотят обрабатывать как трехмерные материалы, так и плоские материалы, не знают, что они могут делать и в чем различия, и запутываются в своих собственных требованиях, чтобы выбрать, какой из них подходит. Тогда IGOLDENCNC здесь, чтобы дать вам подробный ответ, чтобы отличить настоящий четырехосный станок от поддельного четырехосного, и помочь вам найти станок, который вам подходит.
1. Четырехосевой трехзвенный режим движения: X (балка), Y (стол), Z (резьбовой шпиндель) и C (ось вращения). Три из четырех осей могут перемещаться одновременно: X, Y, C или X, Z, C. Другими словами, стол Y и ось вращения C могут быть только преобразованы друг в друга, но они не могут перемещаться по то же время. То есть три оси действительно движутся, то есть гравировальный станок вращается вокруг оси только во время гравировки. Режим движения с четырьмя осями с четырьмя рычагами: X, Y, Z, C четыре оси перемещаются одновременно.
2. Четырехосевой трехзвенный гравировальный станок в основном подходит для гравировки плоскостей и симметричных, правильных, симметричных круговых рисунков резьбы, которые не являются сложными, таких как оливковые ямки, цилиндрические рельефы, то есть тисненая резьба на поверхности цилиндр, дерево. Большая часть каменных материалов, таких как знаменитая колонна Панлонг, может быть изготовлена с помощью этого вида гравировального станка с тремя осями и вращающимися осями. Четыре оси, подходящие для резьбы, могут использоваться для правильной, неправильной, симметричной и асимметричной круглой резьбы со сложными и асимметричными узорами. Сложно создать 4-осевые криволинейные поверхности, и, как правило, нет последующей обработки 4-осевой обработки. Заготовки, которые могут обрабатываться на 3-осевом станке, также могут обрабатываться на 4-осевом станке, но заготовка, которую можно обрабатывать на 4-осевом станке, не может быть обработана на 3-осевом станке.
3. При гравировке на четырех- и трехзвенном гравировальном станке с ЧПУ, будь то плоская или круглая, вы можете думать о ней как о плоской гравировке. При резьбе рассчитывается по пульсу. Когда четырехосевой гравировальный станок выполняет гравировку, он рассчитывается по 360, что означает, что каждый шаг составляет 0.000 * градусов. Поэтому принципы работы трехосевого гравировального станка и четырехосного гравировального станка совершенно разные. Четырехосевой гравировальный станок можно назвать настоящим четырехосевым гравировальным станком, только если он оснащен специальной четырехосной системой и рисует специальную траекторию инструмента, а также может выполнять работу, которую только четырехосевой гравировальный станок можно завершить.
4. Настоящая четырехосная навеска будет дороже, а обучение рисованию будет более проблематичным. Преимущество заключается в том, что скорость гравировки высока, а четырехосная гравировка может быть легко выполнена там, где обычная трехосная не может гравировать. Лестничные ножки, общие столбы, опоры для драконов, мебельные ножки в европейском стиле, четырехосевой трехзвенный гравировальный станок предназначен для вырезания некоторых рельефов и линий на поверхности цилиндра и может вырезать только простые фигуры, такие как цилиндры или эллипсы. Гравировальный станок с четырехосевым рычажным механизмом также называют трехмерным гравировальным станком. Этот гравировальный станок может не только гравировать цилиндрические рельефы, но и гравировать сложные фигуры, европейские ножки диванов, неровные изогнутые поверхности и полу-3D трехмерную гравировку.
5. Наше предложение по выбору станка состоит в том, чтобы различные требования к гравировке определяли различную модель и конфигурацию 4-х осевого фрезерного станка с ЧПУ. Для трехмерной гравировки будет использоваться только настоящий четырехосевой гравировальный станок. Для гравировки рельефа цилиндрической плоскости вам нужно только использовать трехосную систему с трехосным гравировальным станком и гравировальным станком с поворотной осью. В конце концов, цена между настоящей четырехосной системой и трехосной системой несколько отличается. Поддельный 3-осевой нож всегда находится в центре оси A, а настоящий 4-осевой нож может перемещаться по обе стороны от оси A. Это мало влияет на гравировку полых предметов внутри. Если поверхность для гравировки в основном такая же.
3-осевой станок с ЧПУ имеет только три координатные оси: X, Y и Z, в то время как 4-осевой комплект имеет на одну индексирующую головку больше, чем 3-осевой комплект. Индексирующая головка — это распространенный аксессуар, используемый для обработки сложных изделий. Лучший вспомогательный инструмент, управляемый операционной системой, может реализовать связь с другими осями. Он в основном используется для индексации и позиционирования обработки заготовок. Индексирующее устройство обычно расположено на шпинделе станка. В нормальных условиях станок имеет три основные оси: X, Y и Z. Остальные оси вращения и подачи являются четвертой осью. Последний может осуществлять позиционирование магазина инструментов, поворотное позиционирование поворотного стола и индексирующей головки, а также более продвинутые функции. Система также может выполнять операции интерполяции с базовой осью для реализации четырех- и пятиосной связи.
3-осевой станок не может обрабатывать многие поверхности, даже если он вращается через стол горизонтально. В этом отношении 4-осная лучше, чем 3-осная. С точки зрения программирования разница между 3 и 4 осями в основном одинакова. Оператор, который может управлять 3-осевым станком, может быстро приступить к работе с 4-осевым станком с ЧПУ, и разница в работе не будет намного хуже.
