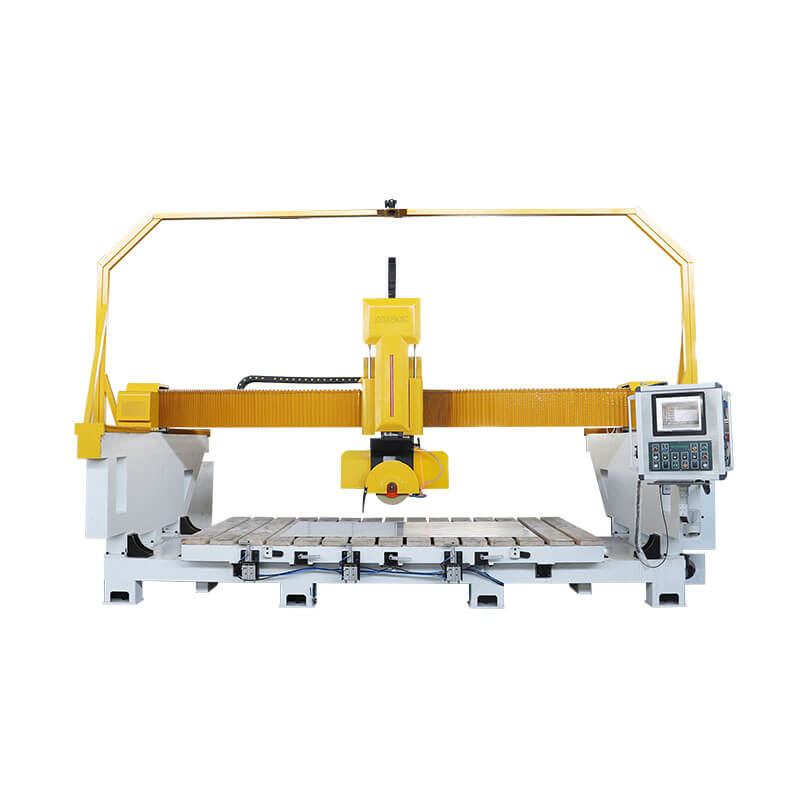

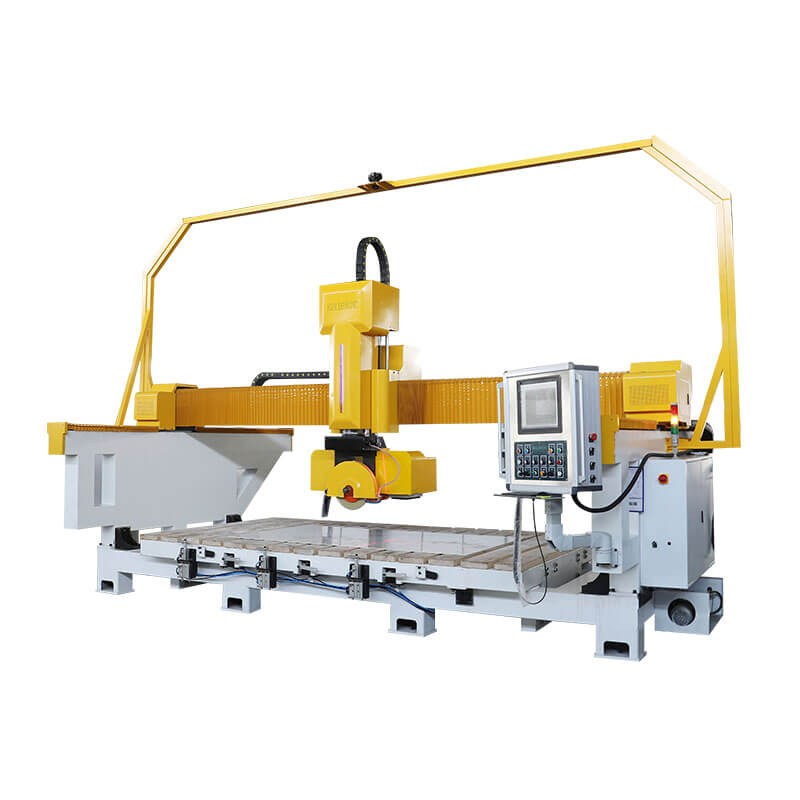

5-осевой мостовой отрезной станок IGS-B(Pro)
Интеллектуальный пятиосный мостовой станок для резки представляет собой комплексное пятиосное обрабатывающее оборудование. Он имеет функцию фотографирования, позиционирования и набора текста, автоматического измерения толщины пластины и размера инструмента, а головка может вращаться на 360 градусов. Резка, кромка, снятие фасок, копание и другая многофункциональная интеллектуальная операционная система, простая и легкая в освоении; Высококачественный двигатель, высокая точность, быстрая скорость; Поперечная, продольная, дуговая, круговая, произвольный угол, фигурная резка. Головка машины может свободно перемещаться и вращаться. Помимо моделирования резки, он также может открывать материал для больших пластин, снятия фаски под углом 45 градусов, открытого отверстия в бассейне, отверстия для печи и резки по линии разреза.
Подходит для кварцита, каменной плиты, искусственного камня, гранита, мрамора, всех видов больших и малых машин для обработки камня. Экономьте тарелку, экономьте время, экономьте беспокойство, экономьте усилия!
5-осевой мостовой станок с ЧПУ
5-осевая мостовая режущая пила Параметр
Технические показатели | параметр |
Модель | iGS-B3320 (Про) |
Ход оси X | 3300 мм |
Ход оси Y | 2000 мм |
Ход по оси Z 1 | 255 мм (диаметр лезвия 400 мм) |
Ось | 90° |
Ось С | 360° |
Мощность мотора пилы | 7.5 кВт/11 кВт/15 кВт/18.5 кВт |
Диаметр лезвия | 350mm / 400mm / 450mm |
Мощность электродвигателя | Ось XYZ 1.8 кВт (стопорный тормоз оси Z); Ось А 0.85 кВт; Ось С 1.3 кВт |
Подводимая мощность | 3-фазный переменный ток 380 В/220 В, 50–60 Гц, 10 А |
Стандартная функция конфигурации: лазерное позиционирование, переворот стола, резак, может резать квадрат, круглый, резку по бокам живота, резку под углом 45 градусов, резку бассейна Тайчжун, сверление и фрезеровку под углом Инь, отверстие фрезы.
Дополнительные функции: смещение присоски, макет фотографий, инвертор, трансформатор, программное обеспечение для чистой установки и измерений.
Двигатель пилы
Головка машины автоматически переворачивается на ±360 градусов, 7.5 кВт/11 кВт/15 кВт/18.5 кВт.
Лазерное позиционирование
Функция лазерного позиционирования, более точный стандарт, повышает точность.
Функция макета фотографий(открытие)
После съемки фотографий с помощью камеры их можно автоматически набирать, что экономит время и усилия, делает их более точными и эффективными.
Автоматическая система CutCam с сенсорным экраном
Профессиональная система ЧПУ, простая настройка и обработка, сенсорное управление, простое управление.
Смещение присоски (открытие)
Использование присоски для перемещения пластины более удобно и экономит трудозатраты, предотвращает чрезмерную резку.
Автоматическое воспроизведение
Стандартная функция автоматического копирования, максимальный поворот на 80 градусов, удобная автоматическая загрузка и разгрузка.
5-осевой станок для резки камня с ЧПУ

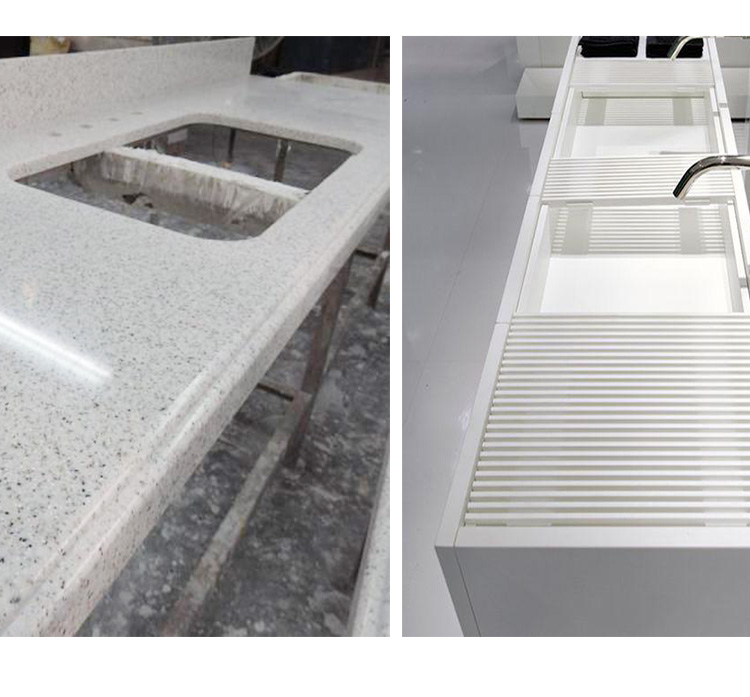

Эта пятиосевая мостовая пила для камня хорошо подходит для резки, фрезерования, снятия фасок и окантовки различных каменных материалов. Он может выполнять резку стола, резку римских колонн, резку по дуге окружности, резку неровных краев и т. д. И его можно использовать для обработки сантехники, каменной мебели, внутренней отделки и т. д. Например, его можно использовать для изготовления умывальника, ванной комнаты столешница, каменный стол, обеденный стол, кухонный стол, раковина кухонного шкафа, фоновая стена, римская кромка, отделка камнем и т. д.
5 оси Мост для резки Преимущества
- 1. Ось A может автоматически поворачиваться на 0-90°, а ось C может вращаться на 360°.
- 2. Он оснащен высокоточной бортовой камерой, которая передает изображения более высокой четкости и может обеспечить высокоточную обработку камня. Кроме того, он может делать снимки для размещения каменных плит и может автоматически планировать траекторию резки непосредственно из сгенерированной карты, что значительно повышает эффективность обработки.
- 3. Принят перевернутый рабочий стол, который имеет большую избыточность веса опрокидывания, до 80°.
- 4. Оснащен двигателем мощностью 11 кВт с высокой точностью, он может выполнять круговую резку, резку по квадрату, резку по секторам, резку по овалу, резку под углом 45 м, сверление, полировку внешних кромок и т. д.
- 5. Роботизированная система имеет грузоподъемность 75 кг для перемещения каменных плит.
- 6. Режущая головка с 5 осями может работать под углом и выполнять интерполяцию в любом направлении.
Свяжитесь с нами сейчас, чтобы узнать цену!

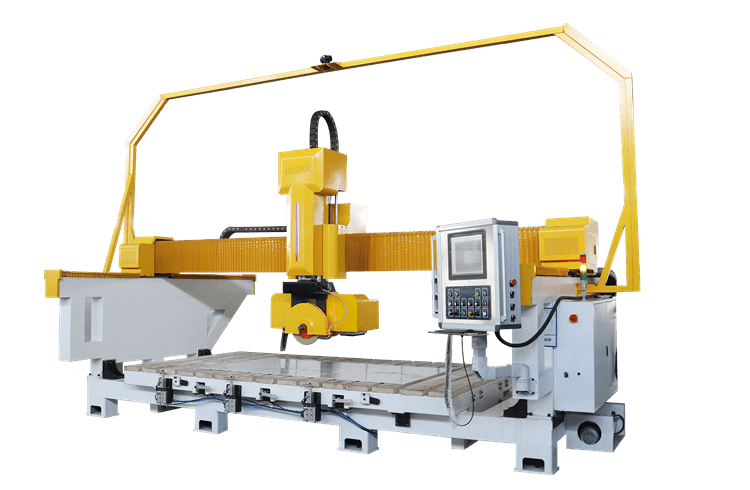

5-осевая мостовая пила с ЧПУ — это автоматическое оборудование для обработки камня, которое может одновременно выполнять обработку изогнутых поверхностей специальной формы пятигранника посредством пятиосного управления рычажным механизмом, то есть трех линейных движущихся осей и двух вращающихся осей. Это тип автоматического станка с ЧПУ, специально разработанный IGOLDENCNC для большинства производителей камня, чтобы соответствовать планам резки производителей обработки камня. Он имеет различные режимы обработки: резку, фрезерование, гравировку и сверление. Мостовая пила имеет множество функций, малую занимаемую площадь, простоту управления, точную резку, быстрое и удобное преобразование различных функций.
5-осевая мостовая пила для резки камня с ЧПУ оснащена автоматической компьютерной системой управления, которая может реализовывать ручное программирование или программирование с ЧПУ и другие методы программирования для автоматического выполнения операций резки. Он может удобно выполнять горизонтальную резку, продольную резку, дуговую резку, эллиптическую резку, круглую резку, резку под произвольным углом, вогнуто-выпуклую кромку, фасонную резку, обработку специальной формы и многое другое с мощными функциями.
Мостовая пила по камню с ЧПУ оснащена инфракрасным маркером мощностью 650 нм и 50 МВт, который подходит для позиционирования на большие расстояния и в суровых рабочих условиях. В инфракрасном маркере используются оригинальные лазерные диоды и оптические линзы. Длительный срок службы, хорошая стабильность, постоянная выходная мощность, небольшой размер, простота установки и непрерывное освещение в течение длительного времени, что может эффективно обеспечить стабильность и срок службы продукта.
Устройство инфракрасной маркировки имеет такие характеристики, как большой угол освещения, чистый свет, высокая прямолинейность, низкая расходимость, хорошая коллимация, высокая промышленная применимость, регулируемая или фиксированная фокусировка.
Мы можем изготовить лазер с фиксированным фокусом и красный луч с регулируемой толщиной. Клиенты могут регулировать фокус в соответствии с различными требованиями.

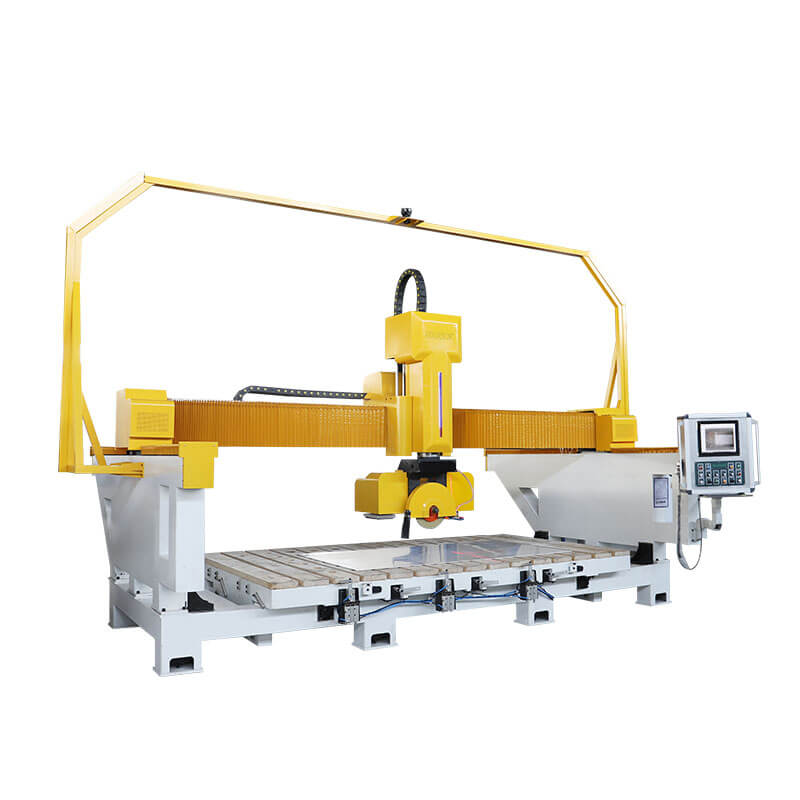

Эта полностью автоматическая 5-осевая мостовая пила для гранита с ЧПУ объединяет в себе резку, фрезерование, сверление и полировку. Она может осуществлять резку гранитных плит, резку кварцевых секций, резку мраморных блоков и т. д. Кроме того, линия по производству гранита также имеет расширенные функции, включая позиционирование и набор фотографий, автоматическое измерение, автоматическую загрузку и разгрузку и т. д. Это идеальный выбор. для изготовления надгробий, каменных столешниц, ванн, каменных туалетных столиков, керамической плитки и других отраслей промышленности по обработке камня.

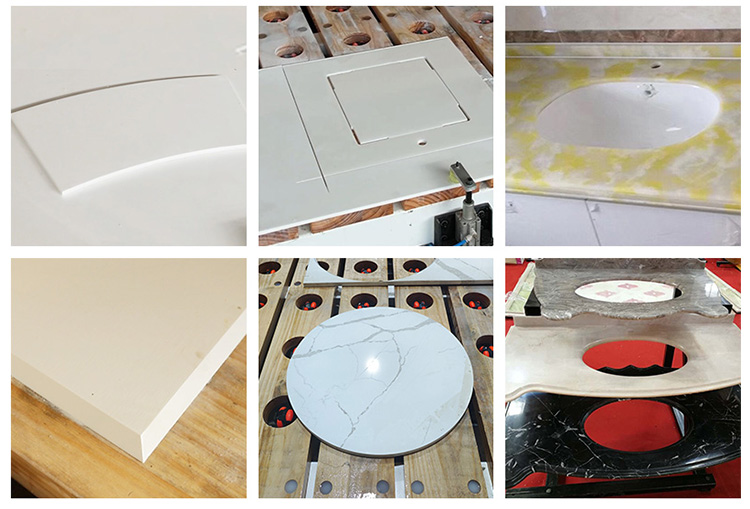

5-осевая мостовая пила с ЧПУ может вырезать любую форму каменных линий, дуговых кромок, кромок утконоса, прямых кромок, скошенных кромок, нескользящих канавок, сухих висячих канавок, обработки раковин и формирования кромок специальной формы.
1. Резка столешницы: резка пустой плиты, резка задней зубчатой передачи, резка обратной пряжкой, подвесной материал, L-образный стол по длине, резка углов зарезервирована, передняя горловина с фаской под углом 45 градусов, отверстие для кастрюли, отверстие для печи, резка по диагональной линии, резка на любой угол зубца стены.
2. Автоматическая резка: реализуйте импорт чертежей САПР, полностью вырезая их в соответствии со стилем чертежа, без необходимости вводить сложные данные.
3. Мостовая резка: Обладает всеми функциями оборудования для мостовой резки, представленного на рынке.
4. Вырез римской колонны: отрежьте основную доску квадратной римской колонны и обе стороны одновременно и одновременно снимите фаску на 45 градусов с обеих сторон, чтобы завершить вырезание отверстий римской колонны.
5. Дугообразная линия резки: установите шлифовальную головку, чтобы завершить форму дугообразной линии, и разрежьте ее на грубую дугообразную линию в целом, что требует ручной полировки.
6. Вогнуто-выпуклый рез: По дуге выточите нужную выпуклую или вогнутую пластину. В основном он используется для шлифования и изготовления изогнутых пластин фоновых стен специальной формы или декоративных панелей специальной формы.
7. Аномальный вырез: чтобы решить проблему неровных стен, вырежьте асимметричные четырехугольники или равнобедренные трапеции.
