Máquina de corte de pedra com jato de água
No reino da fabricação e construção modernas, a máquina de corte de jato de água para pedra se destaca como um farol de inovação e precisão. Ideal para cortar bancadas de granito ou mármore em formatos e tamanhos personalizados, incluindo recortes de pia e perfis de bordas intrincados. Essa tecnologia avançada transformou a maneira como abordamos o corte de pedras, oferecendo precisão e eficiência incomparáveis.
Máquina de corte de pedra com jato de água
Uma pedra máquina de corte a jato de água é um dispositivo sofisticado que utiliza um fluxo de água de alta pressão, geralmente misturado com materiais abrasivos, para cortar pedras e outros materiais duros. Este método é conhecido por sua precisão e capacidade de criar designs intrincados sem comprometer a integridade do material.
No campo da arquitetura, máquinas de corte de pedra por jato de água são inestimáveis para criar designs e padrões intrincados em superfícies de pedra. De fachadas detalhadas a pisos personalizados, a precisão do corte por jato de água permite que os arquitetos deem vida às suas visões com precisão inigualável.
As máquinas de corte a jato de água para pedras podem cortar uma ampla variedade de materiais, incluindo granito, mármore, ardósia e até mesmo metais e vidro.
Jato de água máquina de corte
Jato de água máquina de corte Parâmetro
| Modelo | iGWJ-4020 |
| Tamanho da plataforma | 4200 * 2200mm |
| Golpe de corte | 4000 2000 * * 150mm |
| Um ângulo de rotação do eixo | ± 60 ° |
| Ângulo de rotação do eixo C | Rotação infinita |
| Max. velocidade de corte | 20m / min |
| Máx. velocidade de corrida | 50m / min |
| A precisão de corte | ± 0.1mm |
| Precisão de rotação | ± 0.1 ° |
| Precisão do controle | ± 0.05mm |
| Precisão de posicionamento repetido | ± 0.05mm |
| Plataforma | Plataforma de aço |
| Alimentador de granadas CNC | Tipo Taiwan FLOW |
| Servomotor | Japão servo motor Yaskawa |
| guia ferroviário | Taiwan HIWIN |
| Parafuso | Taiwan HIWIN |
| Cremalheira de engrenagem | Cremalheira e pinhão importados da Suíça |

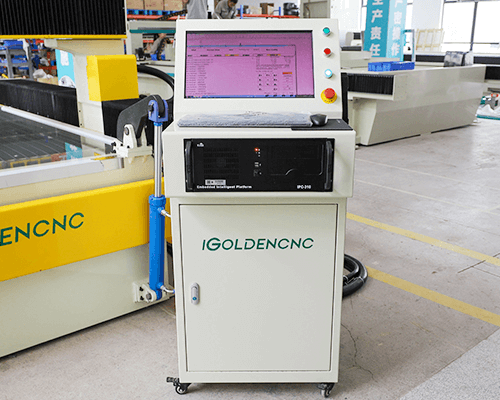

| Sistema de controle | WEIHONG |
| Elemento elétrico | Schneider |

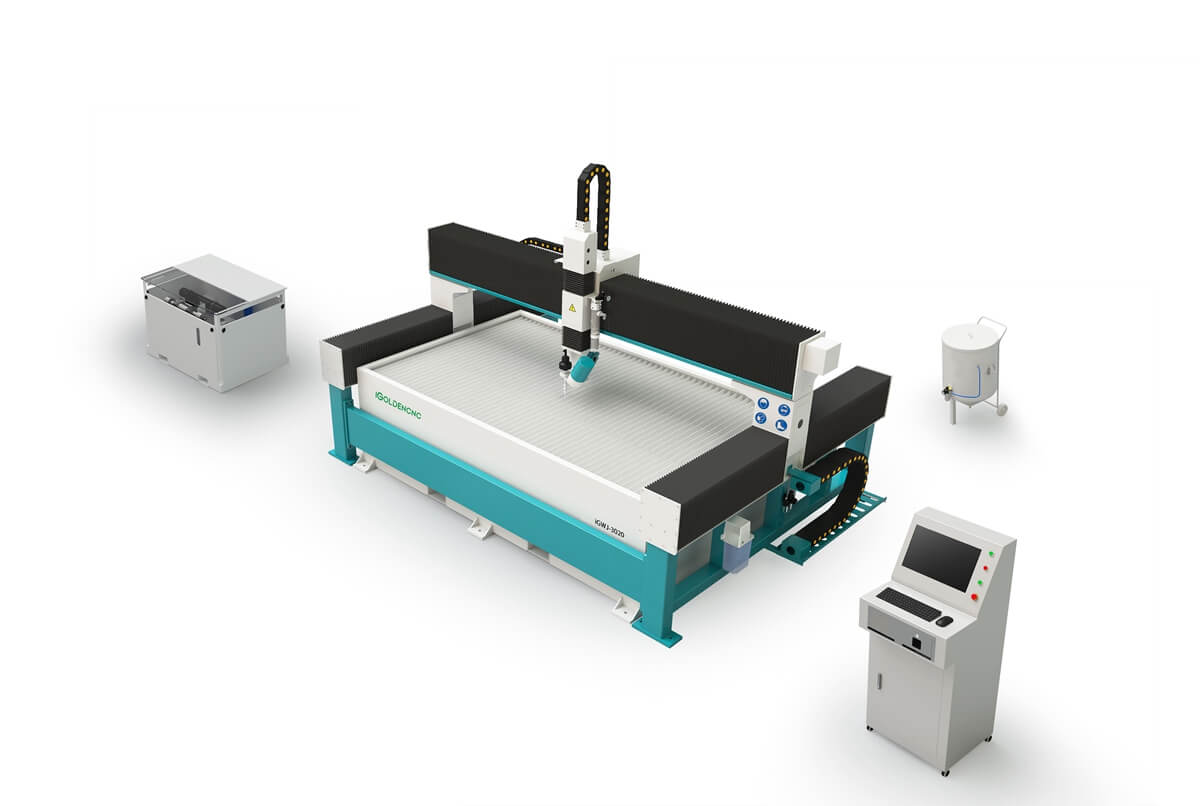

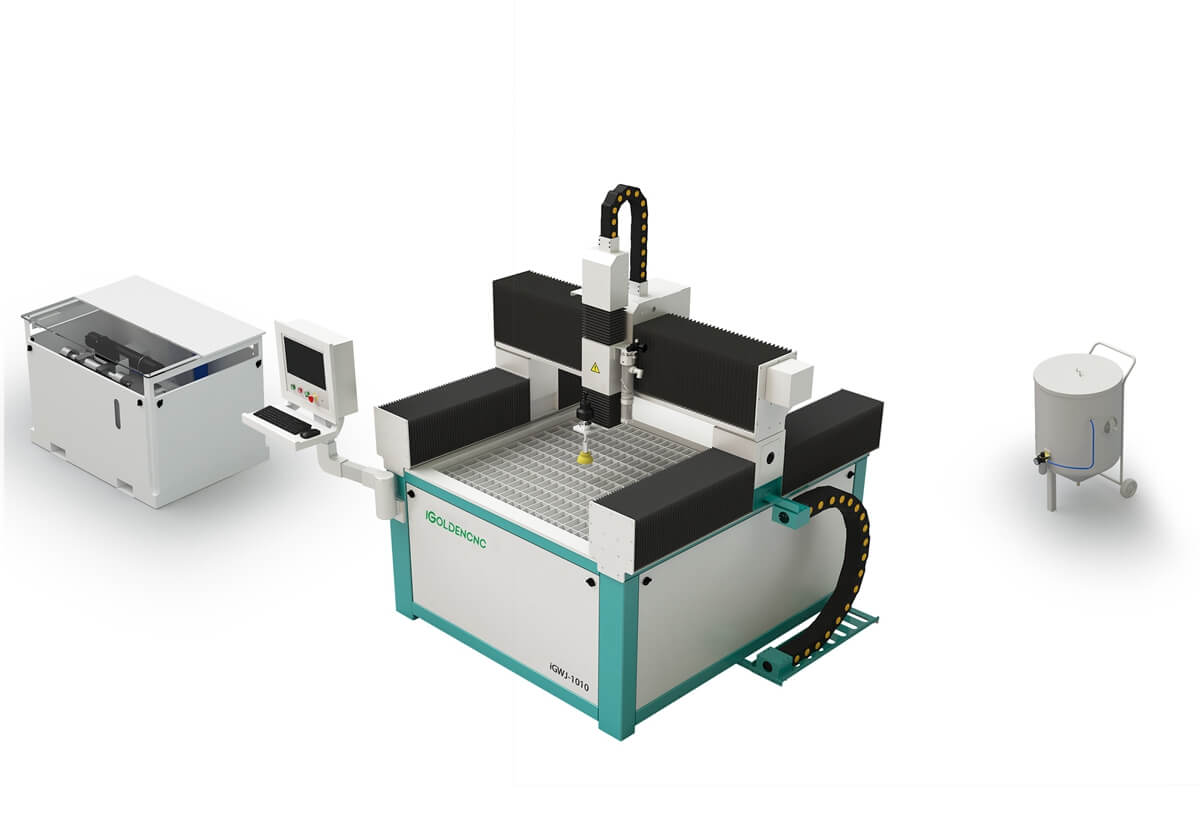

O sistema de corte com água de alta pressão inclui principalmente sistema de pressurização, plataforma de corte, sistema de armazenamento de areia, sistema de controle e sistema auxiliar.

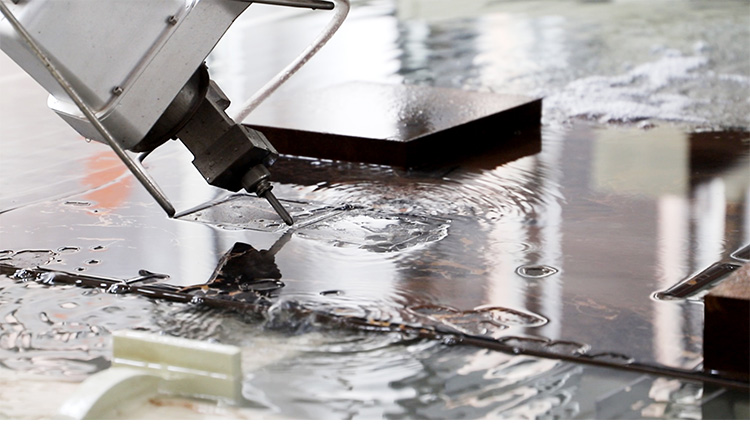

Cabeça de corte de cinco eixos A / C
O 3D máquina de corte a jato de água tem cinco eixos, 3 fusos lineares e 2 fusos rotativos. Foi projetado tanto para corte 3D puro quanto para corte 2D 1/2 (corte plano com chanfro), sem perder a funcionalidade de corte 2D (plano). Seus recursos de design oferecem grandes possibilidades de trabalho.
Principalmente a sua rotação infinita no eixo C, que evita a necessidade de rebobinar com a consequente redução dos tempos de trabalho e menor risco de redução da qualidade do corte. Na estrutura rotativa do eixo C é possível conectar o módulo de ajuste de altura e controle anticolisão.
Posicionamento a laser

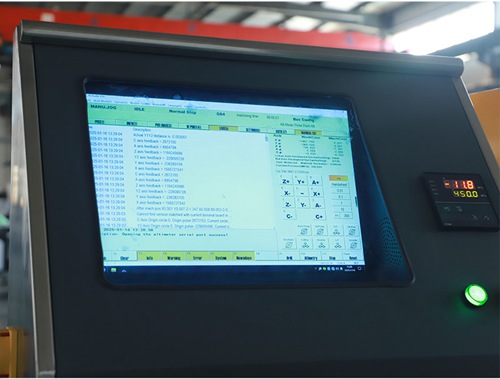

Software dedicado de corte por jato de água com função de simulação gráfica, função de programação automática de entrada gráfica.
- Suporte para arquivos DXF.
- Suporta funções de processamento direto e reverso.
- Função de controle de velocidade uniforme.
- Dois modos de segmentação e usinagem suave.
- Processamento automático com pequena velocidade de arco.
- Função de recuperação coordenada após desligar.
- Função de parâmetro de velocidade de elevação dupla.
Bomba de acionamento direto servo HP
Peso pequeno: O peso total da bomba de acionamento direto é inferior a 600kg e o movimento é flexível. • Bela aparência: design de estrutura razoável, bela aparência, pois a bomba de acionamento direto não possui sistema hidráulico, de modo a evitar vazamento de óleo hidráulico (a vedação hidráulica ficará danificada por muito tempo, resultando em vazamento de óleo hidráulico), elimine o poluição de manchas de óleo no equipamento.
Alimentador abrasivo
Fornece função de armazenamento de areia para faca de água e transporta areia automaticamente para o balde de areia. Pode melhorar o grau de automação dos equipamentos e reduzir a intensidade de trabalho dos operadores. O sensor de alta precisão alerta o operador quando é necessária areia e pode ser usado por 8 a 10 horas. Sem controle eletrônico, operação simples, confiável e livre de manutenção.

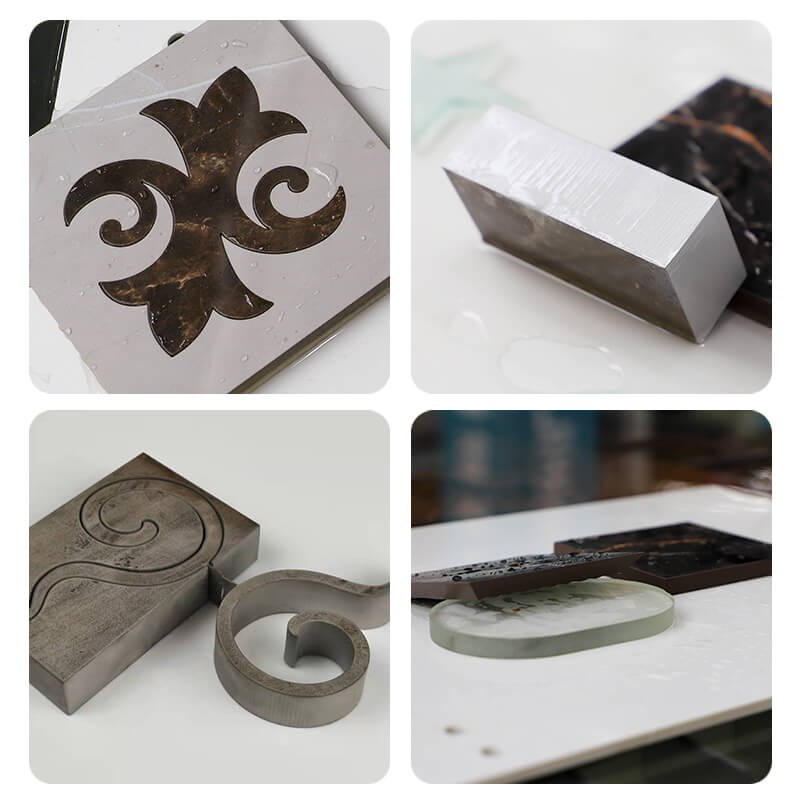

Indústrias e aplicações de máquinas de corte a jato de água para pedras
Manufaturação industrial
Em ambientes industriais, essas máquinas são usadas para cortar e moldar componentes para máquinas e equipamentos. A capacidade de cortar materiais grossos e duros com facilidade as torna uma escolha preferida em processos de fabricação.
Criações Artísticas

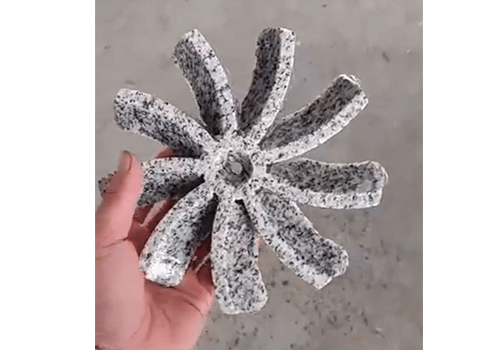

Artistas e escultores utilizam máquinas de corte de pedra com jato de água para criar esculturas e peças de arte intrincadas. A precisão e a versatilidade da tecnologia permitem a criação de designs complexos que seriam desafiadores de serem alcançados com métodos tradicionais.
Sinalização Personalizada
Para empresas e organizações, a sinalização personalizada feita de pedra oferece uma opção única e durável. Máquinas de corte a jato de água permitem a criação de logotipos e textos detalhados, proporcionando uma impressão profissional e duradoura.

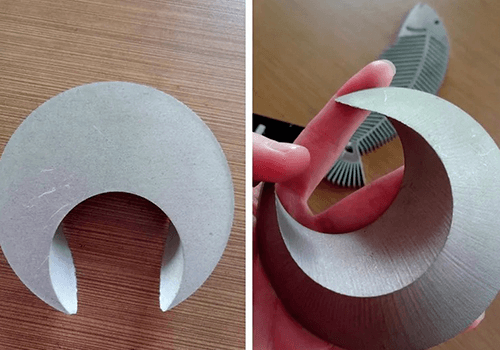

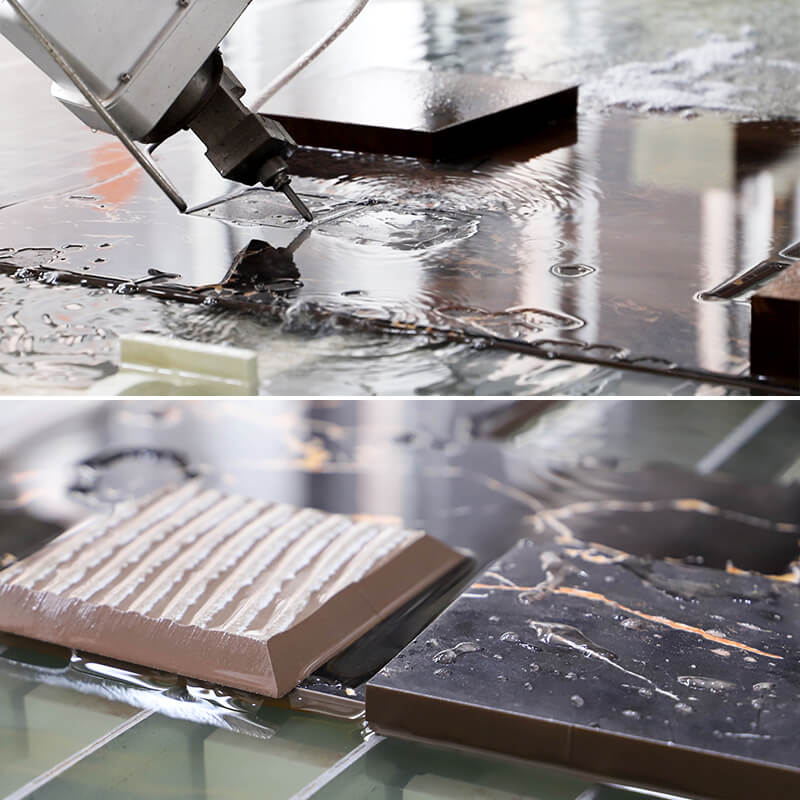

Um método de corte a frio que oferece benefícios exclusivos O corte de metal pelo processo de corte por jato de água abrasivo (AWJ) é uma importante área de aplicação da tecnologia de jato de água. Metais como aço, aço inoxidável, titânio, alumínio ou metais não ferrosos.
A areia de grão fino combinada com o feixe de água de ultra-alta pressão cria uma ferramenta de corte poderosa, cortando metal com até 300 mm de espessura em qualquer formato. Este é um processo de corte a frio com cortes finos e muito pouco trabalho adicional necessário. Um sistema de jato de água oferece excelente flexibilidade e é facilmente ajustado para cada necessidade específica de corte. Use uma ou várias cabeças de corte.
Use corte 2D ou 3D e adicione algumas ferramentas funcionais para maior eficiência. Aço, aço inoxidável, Hastelloy, Hardox, Weldox, Inconel, titânio Alumínio Metais não ferrosos
Corte qualquer formato sem rachar
Vidro padrão, vidro composto, vidro blindado ou Plexiglas®? Durante anos, o vidro tem sido uma área de aplicação frequente para corte por jato de água. Os diamantes podem cortar linhas retas, mas quando se trata de formas curvas, o jato de água é uma prioridade natural.
O vidro é sensível a rachaduras e requer manuseio cuidadoso. Use programas de corte especiais com perfuração de baixa pressão e mesas de corte adaptadas para um manuseio suave. Para evitar arestas de corte lascadas, também é importante usar abrasivos de qualidade.
Deixe-nos encontrar a melhor solução de corte para você.

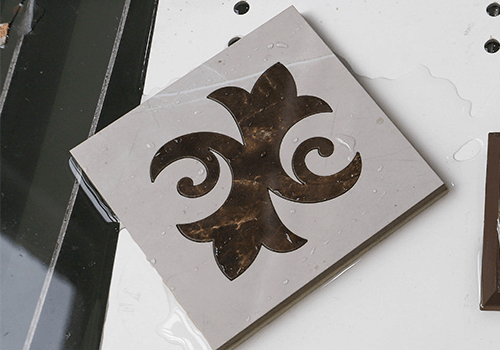

Para projeto arquitetônico e trabalho artístico
Soluções de jato de água que cortam pedras, azulejos e outros materiais cerâmicos em diferentes formatos são utilizadas em todo o mundo.
As aplicações abrangem desde estruturas arquitetônicas abrangentes e elementos específicos de design de interiores até instalações exclusivas de arte pública. Usando uma máquina a jato de água para corte livre, você pode transformar facilmente a maioria dos materiais de pedra em quase qualquer formato. Os únicos limites serão definidos pela sua própria criatividade.
Deixe-nos encontrar a melhor solução de corte para você.
Produção eficiente de pequenas a grandes séries
Ao cortar materiais macios como borracha, plástico e espuma, não há necessidade de abrasivos. Para materiais macios, o processo de corte por jato de água pura (PWJ) é uma alternativa prioritária. PWJ corta rapidamente com cortes muito estreitos de 0.1 mm. Quando se trata de materiais macios, a tecnologia de jato de água traz benefícios tanto para a produção em pequena como em grande escala. Não há necessidade de ferramentas de puncionamento.
Com uma programação CNC simples você pode produzir uma única peça rapidamente – e com uma viga você pode montar um grande número de cabeças de corte paralelas, cortando volumes muito grandes simultaneamente.
Menos desgaste da ferramenta e praticamente qualquer formato
Há um uso crescente de materiais compósitos em muitas indústrias, mas existem poucas máquinas-ferramentas que são realmente adequadas para processar esses materiais. Um grande desafio é o desgaste da ferramenta. Normalmente, o corte por jato de água não implica desgaste extra da ferramenta e também oferece a opção de cortar quase qualquer formato. É por isso que esta tecnologia é amplamente considerada a melhor alternativa para processamento de compósitos.
O termo compósito compreende uma ampla gama de materiais com diferentes características: Kevlar, fibra de carbono, fibra de vidro, materiais não tecidos, resinas compostas, etc. Portanto, qual processo de corte será mais eficiente depende do material – Jato de Água Abrasivo corte (AWJ), corte com jato de água abrasivo fino (FAWJ) ou corte com jato de água pura (PWJ).
Máquina de corte por jato de água de 5 eixos
Vantagem de corte por jato de água de 5 eixos
Design de cinco eixos e múltiplas aplicações
Nossa máquina de corte a jato de água CNC tem cinco eixos, há 3 eixos lineares e 2 eixos rotativos. Portanto, ela pode realizar gravação plana e gravação estéreo 3D. Enquanto isso, a máquina de corte a jato de água como máquina de corte universal, pode processar materiais metálicos Materiais não metálicos, materiais artificiais, materiais naturais, etc.
O eixo X/Y adota trilho guia de prata LINDEN, Suécia e Taiwan de alta qualidade, suporte pesado, garante a precisão de usinagem de peças, estável e durável, eixo Z design totalmente fechado do mecanismo de elevação de retrolavagem no processo de corte de erosão de areia e água pode' t parafuso de avanço e trilho-guia;
Corte a frio e alta utilização
Como a máquina de corte a jato de água é uma máquina de corte a frio, ela não produzirá efeitos térmicos, deformação, escória e ablação durante o corte. E não alterará as propriedades físicas e químicas do material. E o corte cortado por esta máquina é muito pequeno, não produz muitos resíduos, por isso a taxa de utilização dos materiais foi melhorada.
Proteção Ambiental e Corte de Alta Qualidade
O meio de corte desta máquina de corte a jato de água é apenas água e abrasivos naturais, e não produzirá outras substâncias durante o processo de corte. Portanto, é um processo de corte limpo e ecologicamente correto. suave, sem qualquer dano ao objeto sendo cortado durante o processo de corte, e pode realizar muitas operações de corte que não podem ser alcançadas por ferramentas de corte.
Máquina de corte por jato de água para venda
Perguntas frequentes sobre corte por jato de água personalizado
O processo de corte por jato de água é versátil e pode ser realizado de diversas maneiras. A maioria dos métodos inclui um abrasivo adicionado à água para ajudar a cortar as partículas da peça de trabalho em um formato que atenda às especificações precisas. Veja como funciona o processo de jato de água:
Determinando a largura do Kerf
A largura do Kerf refere-se ao material removido durante o processo de jato de água CNC, normalmente com 0.040 polegadas de largura ou menos. O tamanho do corte é um fator crítico de projeto e deve ser levado em consideração ao determinar as dimensões do produto final. As dimensões da peça final só serão precisas se o corte for levado em consideração antecipadamente.
Piercing inicial com jato de água
Piercing é outro nome para o primeiro corte que o cortador a jato de água faz e inicia o processo de corte a jato de água, da mesma forma que um corte de mergulho pode iniciar o início de um processo de torno. Os métodos mais comuns de perfuração incluem estacionário, linear, circular e de baixa pressão, dependendo do material e da menor quantidade de sucata produzida.
Pressurizando a Água
O método mais utilizado para pressurizar a água é um intensificador linear. As bombas intensificadoras lineares usam óleo hidráulico pressurizado a uma pressão de 3000 psi. O óleo de baixa pressão empurra um pistão com uma área frontal vinte vezes maior do que o êmbolo de alta pressão que empurra a água. Como a bomba de baixa pressão é vinte vezes maior que a bomba de alta pressão, a pressão no êmbolo maior é intensificada vinte vezes, produzindo uma pressão de água de 60,000 psi.
Viajando pela tubulação
A água pressurizada se move através de tubos de alta pressão até a cabeça de corte. A tubulação é feita de termoplástico ou aço inoxidável e possui excepcional resistência à tração, rendimento e uma superfície interna lisa.
Cabeça de corte por jato de água
A água pressurizada e a granada saem do orifício da cabeça de corte quase quatro vezes a velocidade do som e podem cortar aço com mais de trinta centímetros de espessura. À medida que a água passa pelo orifício da cabeça de corte, feita de diamante, rubi ou safira com furo de 010” a 015”, sua velocidade aumenta para mais de 90,000 psi, afetando diretamente o processo de corte por jato de água.
O processo de corte por jato de água CNC oferece muitas vantagens incomparáveis com outras técnicas de corte. Alguns desses benefícios são:
- Sem zonas afetadas pelo calor: As zonas afetadas pelo calor são causadas por aquecimento localizado devido ao atrito de corte. A água é um refrigerante em si. Portanto, o corte por jato de água não causa zonas afetadas pelo calor.
- Preservando a integridade material: A integridade do material permanece intacta devido à ausência de zonas de calor. Não há marcas de queimadura na superfície do material.
- Precisão: O fluxo estreito de água resulta em um processo de corte de altíssima precisão. O corte por jato de água tem maior precisão do que métodos de corte alternativos.
- Qualidade da borda: O corte por jato de água tem uma qualidade de aresta superior. Este é o resultado da erosão do material que ocorre no nível das partículas. As peças cortadas por jato de água não necessitam de acabamento secundário.
- Corte sem contato: O corte por jato de água não requer o contato da ferramenta com a peça. O jato de alta pressão é suficiente para fazer a incisão. Isto reduz o desgaste da ferramenta e exige trocas de ferramenta menos frequentes.
- Custos: O corte por jato de água mantém o custo de operação gerenciável. O corte com jato de água pura é um processo muito barato. O corte por jato de água abrasivo tem o custo do abrasivo como principal custo operacional.
- Versátil: O cortador a jato de água é a opção de corte mais versátil que existe. Ele pode lidar com todos os materiais de corte, independentemente de seu formato. Isso inclui metais, não metais, cerâmicas, compósitos, vidro, papel, etc.
Os jatos de água abrasivos são relativamente novos e tornaram-se candidatos para substituir processos tradicionais como perfuração, fresamento de perfis, corte de engrenagens, corte, brochamento e serragem em vários setores. O preço aproximado de um sistema abrasivo de 2 eixos deve estar entre US$ 100,000 e US$ 200,000, e um jato de água CNC somente com água está geralmente na faixa de US$ 50,000 e US$ 100,000.
Existem outros tipos de máquinas de corte por jato de água, incluindo impressoras 3D, microjatos de água e jatos de água robóticos. No entanto, o estilo de qualquer cortador a jato de água é determinado pelo design do pórtico, que é o sistema que segura e suporta a cabeça de corte:
- Máquinas de pórtico cantilever: Estes têm um braço sobre a mesa segurando a ferramenta de corte. Eles são fáceis de usar, mas não suportam grandes pedaços de material.
- Máquinas de pórtico estilo ponte: Estes têm uma barra sobre a mesa, ao longo da qual o cortador se move. Eles são conhecidos por serem estáveis e bons para cortar coisas grandes.
- Máquinas de pórtico de ponte voadora: Semelhante ao estilo ponte, mas toda a parte superior se move com o cortador. Eles são usados para cortes muito precisos em máquinas grandes.
- Máquinas de pórtico de braço articulado: Esses cortadores possuem um braço dobrável, como braços de robô, para mover o cortador. Eles são melhores para cortes detalhados ou pequenos espaços.
O corte por jato de água CNC pode ter uma tolerância tão baixa quanto ± 0.002”. Isso torna o corte por jato de água CNC um dos métodos de corte mais precisos. A tolerância exata do processo de corte por jato de água depende do material específico que está sendo cortado. Manter a máquina e fazer a configuração correta pode aumentar a precisão do corte por jato de água.
