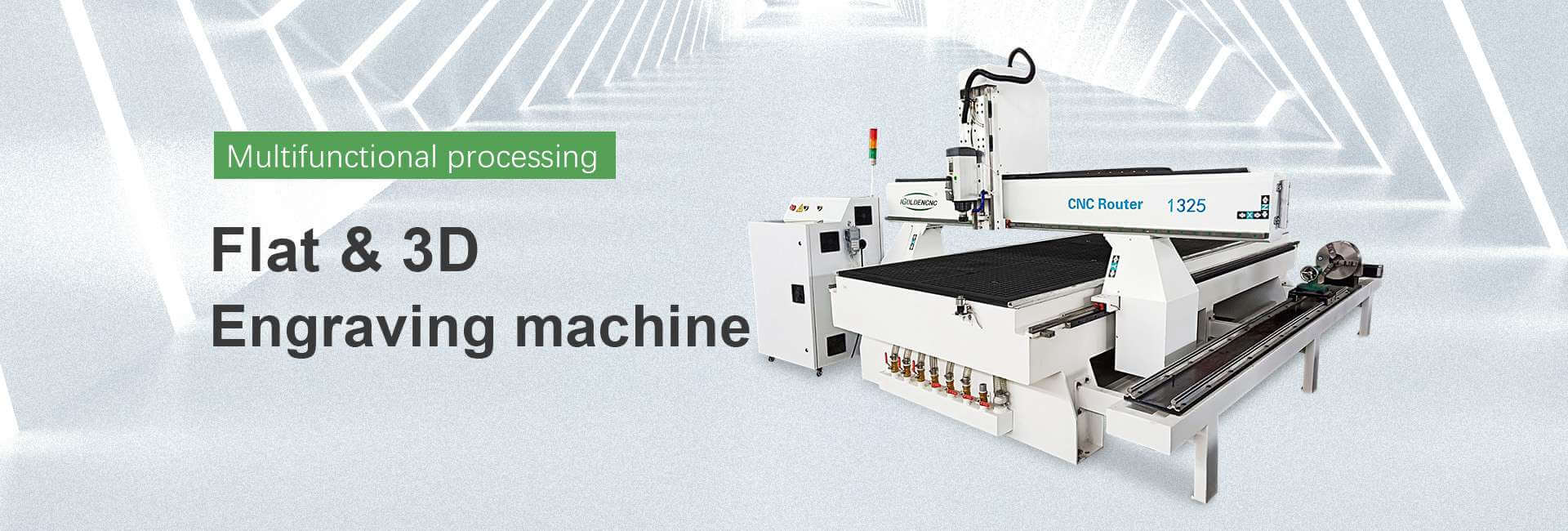

Roteador CNC de 4 eixos com eixo rotativo
Vídeo da máquina de roteador CNC de 4 eixos
Fuso HQD refrigerado a ar de 6KW
Dispositivo de rotação direita (dispositivo de rotação frontal opcional)
Vacuum + T slot table estrutura_07
Trilho HINWIN de Taiwan
Parâmetro da máquina de escultura em madeira com roteador de 4 eixos
dados técnicos
| Modelo | iGW-3AR-1325 |
| Estrutura | Aço sem costura soldado |
| mesa | Mesa de vácuo com slot t |
| Tamanho de trabalho XYZ | 1300 2500 * * 200mm |
| Transmissão XYZ | Eixo XY é cremalheira helicoidal e engrenagem, fuso de esferas do eixo Z |
| Trilho guia XYZ | Guia quadrado Taiwan Hiwin Line 20mm |
| Fuso | Fuso de resfriamento de ar italy HSD de 6kw |
| Pinça de fuso | peças 2 |
| inversor | Bem conhecido China Fuling 7.5kw |
| Motor | Servo motor (Yaskawa 850w) |
| Dirigir | Servo driver (Yaskawa 850w) |
| sistema do controlador | Sistema de controle DSP A18 |
| Voltagem | 220/380v, trifásico 3HZ |
| Peso da embalagem | 1500KG |
Oferecemos serviços personalizados de acordo com suas solicitações, como área de trabalho e especificações.
Aplicações da máquina de roteador CNC de 4 eixos
A máquina CNC de 4 eixos tem quatro direções de processamento dos eixos X, Y, Z e A. Portanto, ele pode realizar o processamento de peças de trabalho tridimensionais, como coluna do dragão, estátua de Guanyin, estátua de Buda, coluna romana, cabaça e assim por diante. E também pode ser amplamente utilizado no processamento de placas de ondas tridimensionais, portas de armários, portas de madeira maciça, portas artesanais, portas sem pintura, telas, processamento de janelas artesanais, polidoras de sapatos, armários e painéis de jogos, mesas de mahjong, mesas de computador e processamento auxiliar de produtos de móveis de painel.
Indústria de móveis de madeira: pranchas de ondas, padrões finos, móveis antigos, portas de madeira, telas, caixilhos de janelas artesanais, portas compostas, portas de armário, portas interiores, pernas de sofá, cabeceiras, etc.
Setor de publicidade: Reconhecimento de publicidade, produção de suspiros, escultura e corte de acrílico, produção de personagens de cristal, moldagem com jato de areia e produção de outros derivados de materiais publicitários.
Indústria de moldes: esculturas de moldes metálicos como cobre, alumínio, ferro e esculturas de mármore artificial, areia, tecido plástico, tubos de PVC, tábuas de madeira e outros moldes não metálicos.
Recursos do roteador CNC de 4 eixos
Funções mais poderosas. Este tipo de máquina CNC pode não apenas realizar o processamento de peças de trabalho planas, mas também o processamento de peças de trabalho tridimensionais e peças de trabalho irregulares.
Maior variedade de aplicações. Esta máquina de gravação de quatro eixos pode ser usada para processar efeitos como escavação, gravação, corte, gravação, serragem e superfície curva em espuma, madeira, gesso, materiais compostos, cobre alumínio, acrílico e outros materiais.
Maior fator de segurança. Este tipo de máquina de roteador CNC de 4 eixos tem as funções de backup de parâmetros e recuperação de parâmetros, o que efetivamente evita a perda de parâmetros importantes.
Operação mais inteligente. Este tipo tem a função de memória de processamento inteligente e suporte para gravação contínua de ponto de interrupção. Por exemplo, se a máquina sofrer uma queda de energia, ela poderá continuar processando e não afetará a eficiência do processamento.
Entre em contato conosco hoje para obter o preço!
O 4º eixo também é chamado de cabeçote indexador CNC, que é um acessório da máquina-ferramenta que fixa a peça no mandril ou entre os dois centros, e a faz girar, indexar e posicionar. A vantagem de adicionar o 4º eixo à máquina é que ele pode tornar o plano de usinagem da ferramenta mais extenso e pode reduzir a fixação repetida da peça de trabalho, melhorar a precisão geral do processamento da peça de trabalho e ajudar a simplificar o processo e melhorar a eficiência da produção.
Especificamente, o 4º eixo pode completar as tarefas que a máquina CNC de 3 eixos não consegue completar de uma só vez. Ele pode realizar o processamento multifacetado do produto por meio da rotação, o que melhora muito a eficiência da usinagem e reduz o número de fixações, encurtando o tempo de produção.
. O ângulo de rotação pode processar múltiplas superfícies ao mesmo tempo, o que melhora a precisão geral de usinagem da peça, o que é benéfico para simplificar o processo e melhorar a eficiência da produção.
. Os três eixos são X, Y, Z três coordenadas móveis lineares, e o 4º eixo é geralmente um eixo rotativo, o que pode causar um deslocamento angular entre a ferramenta e a peça de trabalho, ou seja, o eixo da ferramenta e a superfície normal da peça de trabalho formar um ângulo. Um pode expandir a faixa de usinagem e o outro pode melhorar as condições de usinagem.
A fresadora CNC de 4 eixos é aumentar o quarto eixo C do eixo C com base na fresadora CNC de três eixos de plano comum. A existência do eixo C pode ser um eixo principal que oscila de um lado para o outro e gira 180 ° ou pode adicionar um eixo giratório adicional que pode girar 360 °.
O eixo principal pode girar 180 ° C no eixo para a esquerda e para a direita. Esta máquina CNC de 4 eixos pode não apenas realizar o processamento plano, mas também realizar o processamento frente e verso. E principalmente fazer algum tratamento de superfície de peças 3D.
Outro tipo de roteador CNC de 4 eixos também é chamado de roteador CNC de eixo rotativo. Comparado com a fresadora CNC de 3 eixos, este tipo de máquina CNC de 4 eixos adiciona um dispositivo de rotação à fresadora CNC de 3 eixos. O dispositivo rotativo realiza principalmente o processamento de peças cilíndricas. Deve-se observar que, seja no sentido do eixo X ou do eixo Y da máquina, o dispositivo rotativo pode ser colocado em qualquer posição desejada. Além disso, o dispositivo rotativo não só pode ser colocado na máquina, mas também independente da máquina. E mais fácil de operar, manter e transportar. Portanto, a fresadora CNC de 4 eixos pode realizar a usinagem e gravação de aplainamento de peças cilíndricas.
- Funções mais poderosas. Este tipo de máquina CNC pode não apenas realizar o processamento de peças de trabalho planas, mas também o processamento de peças de trabalho tridimensionais e peças de trabalho irregulares.
- Maior variedade de aplicações. Esta máquina de gravação de quatro eixos pode ser usada para processar efeitos como escavação, gravação, corte, gravação, serragem e superfície curva em espuma, madeira, gesso, materiais compostos, cobre alumínio, acrílico e outros materiais.
- Maior fator de segurança. Este tipo de 4 Axis CNC Router Machine possui as funções de backup e recuperação de parâmetros, o que evita efetivamente a perda de parâmetros importantes.
- Operação mais inteligente. Teste tipo tem a função de memória de processamento inteligente e suporta escultura contínua em ponto de interrupção. Por exemplo, se a máquina sofrer uma queda de energia, ela poderá continuar o processamento e isso não afetará a eficiência do processamento.
- Anti-interferência mais forte. Este tipo de máquina passou em muitos testes CE, não importa em que ambiente de processamento a máquina esteja, ela pode completar o efeito de processamento ideal nas melhores condições de trabalho.
- Melhor compatibilidade de software. Adotando uma interface de software aberta, pode ser compatível com os códigos de processamento gerados por diversos softwares de design CAD / CAM, como type3 / Artcam / Castmate / Wentai, para garantir a realização de diversas funções de design.
A máquina CNC de 4 eixos pode realizar a maioria dos trabalhos de usinagem/fresamento/escultura 3D. Por isso também é conhecido como roteador cnc 3D.
