Découpeur plasma CNC avec têtes de marquage et de perçage
L'IGP-1530 est une machine à plasma multifonctionnelle qui a la capacité de percer et de marquer en plus des fonctions de coupe normales. La machine est livrée avec un axe rotatif pour couper des tubes ronds et carrés. La machine de découpe plasma CNC peut non seulement répondre à 80 % des besoins de découpe à plat à grande échelle, mais également à 20 % des besoins de découpe de tubes. Il est équipé d'un système avancé de découpe CNC à double usage de plaques tubulaires et d'un système de découpe CNC à double usage de plaques tubulaires.
Vidéo sur la machine de découpe plasma CNC

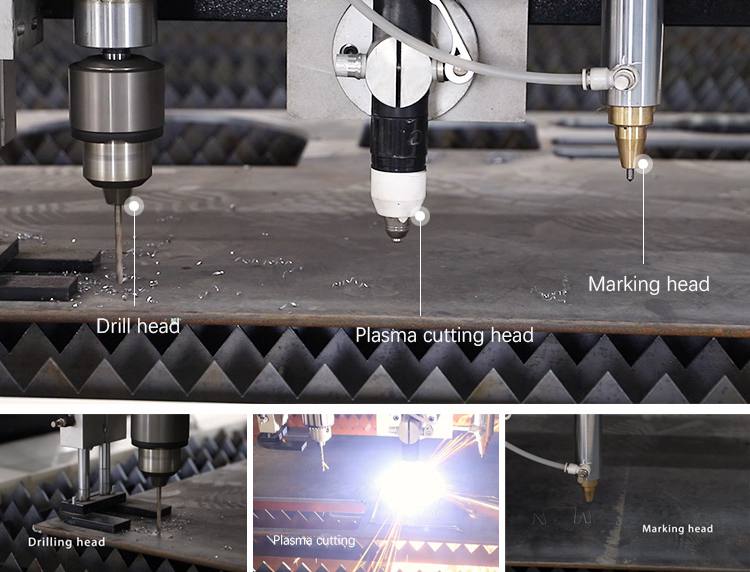

Machine à plasma multifonction
La machine de découpe plasma cnc est une machine multifonction, qui comprend le perçage, le marquage, la découpe et la découpe de dispositifs rotatifs.

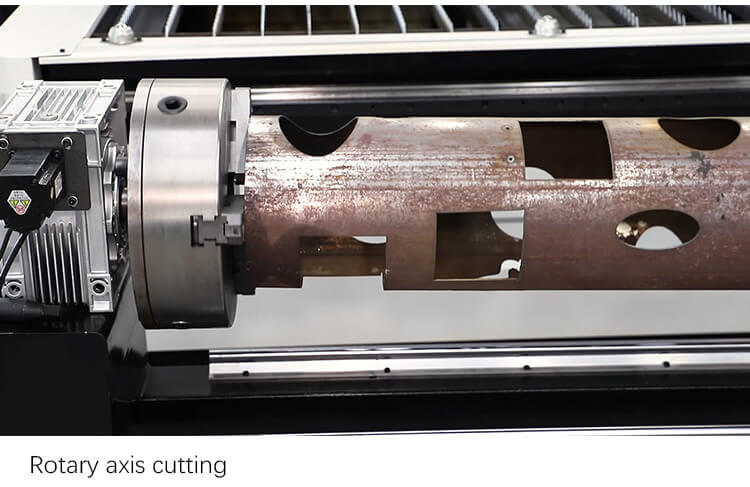

Coupe à axe rotatif
Terminez les tâches de traitement des tuyaux en acier, une machine à double usage, accélérez le recouvrement des coûts.
Table de travail en dents de scie + rouleau de chargement
Améliorer la vitesse de chargement et de déchargement
Alimentation plasma avancée
Il adopte l'alimentation plasma industrielle bien connue de la marque industrielle chinoise Huayuan.
Coupe précise, sans bavures et petit biseau.
Économie d'énergie, faible consommation, performances plus stables.
Système de contrôle CNC multifonction F2300A (ou système de contrôle Starfire)
Il est équipé d'un système avancé de découpe CNC à double usage de plaques tubulaires et d'un système de découpe CNC à double usage de plaques tubulaires.

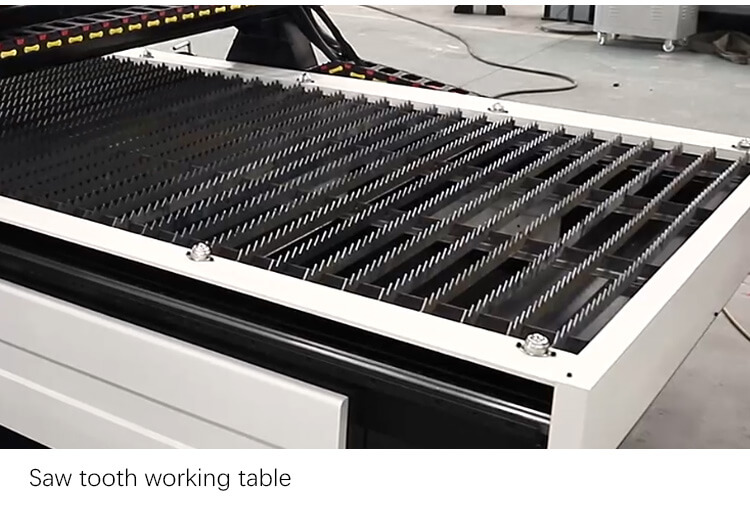

Table de travail en dents de scie
Boîte push-pull pour ferraille pour un nettoyage facile
Application des tables plasma CNC
Les découpeuses plasma CNC sont utilisées pour couper les tôles, les tubes métalliques carrés et ronds, y compris le fer, l'acier laminé à froid, l'acier laminé à chaud, l'acier inoxydable, l'acier galvanisé, l'acier au carbone, le cuivre, le laiton, l'alliage, le bronze, l'aluminium, le titane. Les machines à plasma sont largement utilisées dans les industries de la fabrication de machines-outils, des équipements pétrochimiques, des machines industrielles légères, des récipients sous pression, de la construction navale, des machines minières, de l'énergie électrique, de la construction de ponts, de l'aérospatiale, de la structure en acier, etc.
Fonctions réglables en profondeur de marquage pour tracer des lignes, plus la pression est élevée, plus les lignes sont tracées.
Tables plasma CNC Paramètre
données techniques
Modèle | Machine à plasma multifonction IGP-1530 |
Zone de travail | 1500x3000mm |
Tête de perçage | Avec |
Tête de marquage | Avec |
Contrôleur de hauteur de torche | avec |
Axe rotatif | Option 100/150/200/250/300/400mm… |
Table de travail | Table en dents de scie |
alimentation plasma | Huayuan LGK63A/120A/160A/200A Hypertherm en option |
Circuit de refroidissement | Refroidissement air/eau |
Système de contrôle | Système de contrôle Starfire/système FangLing |
Transfert de mouches | l'interface USB |
Transmission | Pignon à crémaillère hélicoïdal X, Y, vis à billes Z |
Guide ferroviaire | Rail de guidage Taiwan Hiwin |
Système de conduite | Moteur pas à pas et pilotes Servomoteur CA japonais en option |
Arc | Frappe d'arc intacte |
Vitesse de déplacement | 0-40000mm / min |
vitesse de travail | Selon l'épaisseur de coupe |
Tension de travail | 3 phase 380V / 50HZ |
Logiciels | Fastcam |
Il est appliqué dans tous les types de machines, la fabrication de structures métalliques, le service de réparation et d'installation, la fabrication de tôles, le forage de trous, le creusage et le rapiéçage, le biseautage et d'autres projets et plans de coupe de métal.
