Machine de découpe au plasma et à la flamme
La machine de découpe de lignes d'intersection convient à la découpe de trous inertiels cylindriques orthogonaux, obliques, excentriques et d'autres phases, de trous carrés, de trous elliptiques sur divers tuyaux, et peut couper les lignes inertielles de phase d'intersection à l'extrémité du tuyau. Ce type d'équipement est largement utilisé dans la production de pièces structurelles métalliques, d'équipements électriques, de l'industrie des chaudières, du pétrole, de la chimie et d'autres secteurs industriels.
Vidéo sur la machine de découpe au plasma et à la flamme

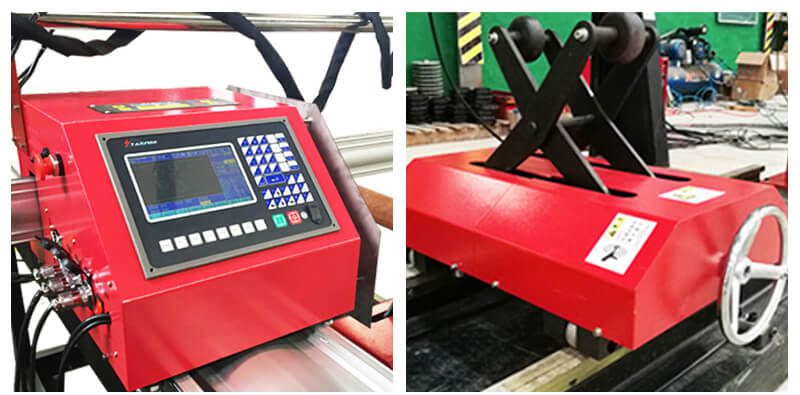

Hôte portable, plus facile à utiliser et plus pratique
Siège de roulement, haute précision, bonne résistance à l'usure
Base de mandrin
Le mandrin adopte un mandrin à trois mâchoires 250 # et la piste de siège de support adopte une piste de meulage fin de 24 kg/m.Plus grande précision, meilleure qualité de coupe et plus grande capacité portante.
Alimentation plasma avancée
Il adopte l'alimentation plasma industrielle bien connue de la marque industrielle chinoise Huayuan.
Coupe précise, sans bavures et petit biseau.
Économie d'énergie, faible consommation, performances plus stables.
Système de contrôle STARFIRE + contrôleur de hauteur de tension d'arc
Contrôle numérique, facile à apprendre et à utiliser, interférences électromagnétiques anti-haute fréquence, performances stables.
Application de machine de découpe au plasma et à la flamme CNC
Le coupe-tuyau et coupe-tube CNC peut couper des tuyaux et des tubes en acier doux, en acier inoxydable, en aluminium, en laiton et en cuivre. S'il conduit l'électricité, il coupera.
Le développement d'une machine spéciale de découpe de fil d'intersection. La machine de découpe de lignes d'intersection convient à la découpe de trous inertiels cylindriques orthogonaux, obliques, excentriques et d'autres phases, de trous carrés, de trous elliptiques sur divers tuyaux, et peut couper les lignes inertielles de phase d'intersection à l'extrémité du tuyau. Ce type d'équipement est largement utilisé dans la production de pièces structurelles métalliques, d'équipements électriques, de l'industrie des chaudières, du pétrole, de la chimie et d'autres secteurs industriels.
Paramètre de machine de découpe d'intersection CNC
Données techniques
| Produit | Paramètre |
| Plage de coupe efficace de longueur (mm) | 3000mm |
| Plage de coupe efficace du diamètre du tuyau (mm) | Ф30mm～Ф320mm |
| Tension d'entrée | 220 ± 10 % V CA 50 HZ/60 HZ 220 W |
| Pouvoir total | Environ 2000 W |
| Vitesse de rotation nominale | 0-15 tr/min (personnalisé) |
| Réinitialiser la précision | ± 0.2mm / m |
| Ovalité du tube | ≤2% |
| Précision de fonctionnement | ± 0.2mm / m |
| Nombre d'axes contrôlés par CNC | 2 axes |
| Taille du mandrin | 250 # |
| Course de levage de la torche | 180mm |
| Poids maximal du tube | ·1000KG |
| Épaisseur de découpe au plasma (prenez LGK-120A comme exemple) | ≤16 MM |
| La flamme utilise la forme gazeuse | Oxygène+Acétylène/Oxygène+Propane |
| Pression du gaz | ≤0.08MP |
| Pression d'oxygène | ≤1.0MP |
Il est appliqué dans tous les types de machines, la fabrication de structures métalliques, le service de réparation et d'installation, la fabrication de tôles, le forage de trous, le creusage et le rapiéçage, le biseautage et d'autres projets et plans de coupe de métal.
Atelier de production
