Cette machine est une machine de routeur CNC ATC, et cette machine de sculpture sur bois automatique est entièrement construite en acier, ce qui peut fournir la base rigide requise pour des résultats de routage ultra-lisses. La machine de routeur CNC ATC est livrée en standard avec le changeur d'outils automatique 9KW (12HP) Avec un porte-outils à 8 positions, cette machine a donc une vitesse de traitement rapide et une qualité de traitement élevée. Cette machine à sculpter le bois peut traiter le bois, le MDF, le contreplaqué, l'acrylique, le métal mou, etc.
Machine automatique de sculpture sur bois
Cette machine à sculpter le bois est équipée d'un aspirateur hybride et d'une table à fente en T, ce qui nous permet de réparer rapidement la pièce. Ces machines de routeur CNC ATC sont alimentées par des servomoteurs hybrides et contrôlées par un contrôleur portable facile à utiliser et à apprendre (contrôleur DSP).
Fonction de changeur d'outils automatique de cette machine à sculpter le bois
Cette machine est une machine de routeur CNC ATC professionnelle, elle dispose d'une broche de changement d'outil automatique haute fréquence de 9 kW et d'un porte-outils à 8 positions derrière la machine. Nous pouvons mettre différents outils sur le rack et effectuer différents types de traitement sur la pièce. Cela augmente non seulement la vitesse de traitement de la machine, mais améliore également la qualité du traitement.
Pièces de machines de haute qualité

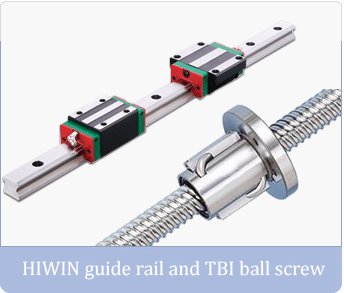

La machine à sculpter le bois comprend de nombreuses pièces de haute qualité, telles que l'onduleur Fuling, le rail carré Hiwin et le réducteur Shimpo. L'onduleur Fuling est destiné au contrôle des entraînements nécessitant une régulation de vitesse très précise et une large plage de contrôle. Ils permettent d'atteindre le moment maximum sur l'arbre de la broche et la possibilité de contrôler directement ce moment.
Le réducteur de vitesse Japan Shimpo est de haute précision et peut augmenter le couple, donc rendre le moteur plus puissant. Et la machine adopte le rail carré Taiwan Hiwin, qui est plus de deux fois durable. Et l'utilisation d'un pignon à crémaillère hélicoïdale de haute qualité en fait une haute précision.
Table d'aspiration hybride et à rainures en T
La table de travail de la machine à sculpter le bois est la table hybride à vide et à fente en T. Cette table est fabriquée en PVC très dur, ce matériau est très stable et présente des tolérances strictes pour une coupe de précision, elle peut être votre plaque et les pièces de la machine fournissent une plate-forme de traitement très stable et robuste. La surface de la table aspirante est multizone, ce qui permet à l'opérateur de passer facilement du traitement de pièces entières au traitement de pièces plus petites (qui nécessite une zone segmentée plus petite). La zone peut être facilement fermée par la vanne de commande située à l'avant de la machine. Le joint peut également être câblé pour s'adapter à différentes tailles et styles de matériaux. Les machines de la série APS comprennent également un profilé à rainure en T en aluminium robuste à plusieurs endroits sur la surface de la table. Cette rainure en T peut accueillir les écrous en T carrés M6 d'Alpha. Vous pouvez donc utiliser deux manières de réparer le matériau.
Les machines automatiques de sculpture sur bois offrent plusieurs avantages par rapport aux méthodes traditionnelles de sculpture à la main. Ils offrent une plus grande précision, cohérence et rapidité, permettant des conceptions complexes et une production de masse. Ils peuvent également reproduire des conceptions avec précision, ce qui facilite la création de plusieurs pièces identiques. Ces machines sont couramment utilisées dans diverses applications de menuiserie, notamment la production de meubles, la sculpture décorative, la fabrication d'enseignes et le travail du bois architectural.
Ils conviennent à la sculpture de bois tendres et de bois durs, offrant une polyvalence dans le choix des matériaux. Il est important de noter que différentes machines automatiques de sculpture sur bois peuvent avoir des caractéristiques, des capacités et des technologies de coupe différentes. Certaines machines peuvent également offrir des fonctionnalités supplémentaires telles que la sculpture 3D ou le mouvement multi-axes, permettant des sculptures sur bois encore plus complexes et créatives.
Broche de changeur d'outil automatique haute fréquence 9KW
Il s'agit de la broche de changeur d'outils automatique haute fréquence 9kw HQD, ce type de broche est de haute qualité et peut fonctionner longtemps. Il utilise des pinces de serrage ER de haute qualité et des porte-outils ISO 30. Les vitesses entièrement programmables de 6000 à 24000 tr/min, et il est livré avec une hotte à vide rétractable pneumatiquement. Cette broche a donc une longue durée de vie et un faible taux de défaillance.
Contrôleur DSP
Il s'agit du contrôleur manuel DSP, il est très facile à utiliser et à apprendre, et il ne nécessite pas de connexion supplémentaire à l'ordinateur, ce qui rend la machine complètement autonome. Ce contrôleur prend en charge plusieurs cylindres et le changement d'outil linéaire. Le bouton d'arrêt d'urgence peut arrêter facilement la machine. Et le chemin d'outil pris en charge : .g/*.nc/*.u??/*.demo/*.iso/*.eng/*.cut/*.dxf/*.plt/*. txt.Ce contrôleur dispose d'un grand espace de stockage et d'une compatibilité élevée. Comparé aux ordinateurs, il a une fiabilité et une stabilité plus élevées.
Langue du logiciel : chinois, anglais, polonais, vietnamien

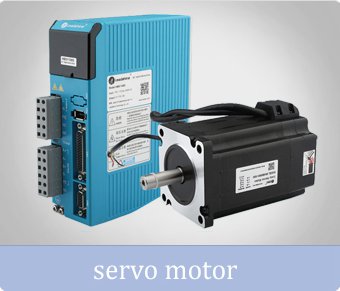

Système de servomoteur hybride
Il s'agit du servomoteur, il dispose d'une technologie de contrôle en boucle fermée, qui, comme le système servo AC, ne perd pas de pas. L'encodeur de position est installé de manière à ce que le moteur présente les caractéristiques en boucle fermée du servomoteur, ce qui résout fondamentalement le problème de la perte de mouvement du moteur pas à pas conventionnel. Il peut améliorer les performances du moteur et le couple effectif du moteur peut être augmenté de plus de 30%. Et ce système moteur peut réduire efficacement le chauffage du moteur. Le courant de sortie du variateur devient de plus en plus petit à mesure que la charge et la vitesse augmentent.
Ce moteur n'a pas besoin de réglage de gain, il est très pratique à utiliser. Le système d'asservissement hybride a non seulement la commodité d'utiliser un moteur pas à pas, mais a également la fiabilité d'un système d'asservissement. Il peut être utilisé de manière très pratique, sans paramétrage fastidieux.
Applications du routeur CNC à bois 5 × 10
1. Industrie du bois : traitement de plaques ondulées tridimensionnelles, portes de placards, portes en bois, traitement de fenêtres, armoires et panneaux de jeux vidéo, traitement auxiliaire de tables d'ordinateur et de meubles.
2. Industrie de la publicité : enseignes publicitaires, production de logos, découpe d'acrylique, moulage de plastique, production d'une variété de matériaux publicitaires pour produits décoratifs.
3. Industrie des matrices : vous pouvez graver des moules en cuivre, en aluminium, en fer et autres métaux, ainsi que du marbre artificiel, du sable, des plaques en plastique, des tuyaux en PVC, du bois et d'autres moules non métalliques.
4. Autres industries : vous pouvez sculpter toutes sortes de grands reliefs, sculptures d'ombres, largement utilisées dans l'industrie des cadeaux artisanaux.
Qu'est-ce qu'un routeur CNC ATC ?
La machine de routeur CNC ATC est un kit d'outils de changement d'outils automatique CNC intelligent avec broche de changement d'outil automatique. Il est largement utilisé dans de nombreuses industries, telles que la menuiserie, la sculpture sur pierre, la découpe par gravure sur mousse, la fabrication de moules et la fabrication de métaux. Le magasin d'outils peut contenir 4 à 20 pièces d'outils différents. Lors du travail, les outils CNC peuvent être automatiquement remplacés en fonction des exigences du travail, sans opération manuelle, et améliorent considérablement l'efficacité du travail. Il existe deux types de kits CNC ATC, y compris la CNC de changeur d'outils automatique linéaire et la CNC de changeur d'outils automatique à disque.
Pourquoi choisir la machine CNC ATC ?
1).Routeur CNC ATC adopte généralement une broche de changeur d'outils de routeur CNC haute puissance, et les plus couramment utilisées sont les broches de 9 kW et 12 kW. La broche haute puissance a un démarrage rapide et un couple élevé, ce qui peut tirer pleinement parti des avantages de la vitesse élevée et du rendement élevé de la broche de changement d'outil haute puissance.
2). Le routeur CNC ATC adopte généralement un servomoteur à couple élevé fabriqué au Japon et est équipé d'un réducteur avec un rapport de réduction élevé. Cela fait que le routeur CNC avec centre d'usinage à changeur d'outils présente les avantages d'un faible bruit, d'une vitesse élevée et d'une précision de positionnement élevée.
3). Équipé d'un dispositif de changement d'outil unique, les outils requis peuvent être modifiés à volonté et la table de réglage des outils spéciaux peut compenser avec précision l'erreur de longueur d'outil. Le temps de changement d'outil du changeur d'outils automatique cnc n'est que de quelques secondes. Le magasin d'outils standard est livré avec 8 outils, qui peuvent personnaliser le magasin d'outils avec une plus grande capacité.
Type de changeur d'outils
Le magasin d'outils et le changement d'outil automatique Le dispositif constitue le système de changement d'outil automatique du centre d'usinage CNC. Le système de changeur d'outils automatique CNC présente deux avantages majeurs : l'un est qu'il ne conserve qu'une seule broche, ce qui permet de simplifier la structure de la broche et d'améliorer la rigidité de la broche ; l'autre est qu'un grand nombre de types différents d'outils et de fonctions peuvent être stockés dans la bibliothèque, ce qui facilite la réalisation de divers processus d'usinage complexes et en plusieurs étapes. Ainsi, l'existence d'un système de changement d'outil automatique est un signe important pour distinguer les machines-outils CNC à changement d'outil manuel et les centres d'usinage CNC.
Il existe 3 types de changeur d'outils automatique : changement d'outil direct, méthode de changement d'outil de manipulateur et tête de tourelle, et dans le prochain, nous présenterons les trois types de changeur d'outils de routeur CNC pour vous un par un.
(1).Type de changement d'outil direct
Le changement d'outil direct signifie que le changement d'outil est complété par le magasin d'outils et le boîtier de broche. Comme son nom l'indique, il s'agit d'un type de changement d'outil direct.
Selon que le magasin d'outils se déplace ou non lors du changement d'outil, le changement d'outil direct est de deux types : le magasin d'outils de type mobile et le magasin d'outils de type fixe. En mode de déplacement du magasin d'outils, le magasin d'outils peut être déplacé. Avant le changement d'outil, le magasin d'outils s'est déplacé vers la zone de travail de changement d'outil et sort de la zone après le changement d'outil. Ce type de type de changement d'outil est plus mouvement dans le magasin d'outils, la vitesse de changement d'outil est plus rapide et la disposition est plus particulière, mais elle présente également des inconvénients, tels que la faible flexibilité et l'adaptabilité.
Dans le magasin d'outils de type fixe, la sélection de l'outil s'effectue principalement par le mouvement du portique. Le magasin d'outils peut être statique, ou il peut seulement tourner en position. Le premier ne peut effectuer qu'une sélection d'outils séquentielle, ce qui convient aux changeurs d'outils automatiques CNC avec un petit nombre d'outils, tels que 8 outils, tandis que le second peut réaliser une sélection d'outils par indexation. Cette méthode de sélection d'outils réduit le mouvement du magasin d'outils, peut grandement simplifier la structure de conception du magasin d'outils et le contrôle du processus de changement d'outil est simple et fiable.
(2).Type de changement d'outil automatique
Le type de changement d'outil automatique est une méthode de changement d'outil largement utilisée, qui se compose d'un système de sélection d'outils, d'un magasin d'outils, d'un mécanisme d'échange d'outils et d'autres pièces. Comparé à d'autres méthodes de changement d'outil, ce type de structure de changement d'outil CNC est plus compliqué. Il transfère l'outil entre le magasin d'outils et la broche, et pousse l'outil vers la broche, puis renvoie l'outil remplacé dans le magasin d'outils à l'intérieur. Bien que cette méthode de changement d'outil CNC ne soit pas aussi simple que la précédente, elle empêche le le magasin d'outils et la broche ne bougent pas en raison d'un changement d'outil et sont remplacés par un changeur d'outils de routeur CNC. De cette façon, la plage de mouvement des pièces mécaniques est réduite, le changement d'outil peut être effectué plus rapidement et la disposition de la conception est plus flexible, elle a donc été largement utilisée dans la plupart des machines de changement d'outils de routeur CNC.
(3). Type de tête de tourelle
La tête de tourelle est une autre méthode de changement d'outil, qui déplace l'outil requis vers la position correspondante en faisant tourner la tour de briques. Il s'agit généralement d'un changement d'outil séquentiel, il présente donc de nombreux avantages, tels que la structure compacte et la vitesse de changement d'outil extrêmement rapide. Il est généralement utilisé pour l'usinage de pièces nécessitant plusieurs processus complets, tels que des vilebrequins et d'autres pièces minces.
Le changement d'outil automatique de la tête de tourelle est divisé en deux types: le type de changement d'outil de poste d'outil de tourelle et le changement d'outil de tête de broche de tour de brique. La méthode de changement d'outil du poste d'outil de la tourelle consiste à installer le poste d'outil annulaire sur la broche de la tourelle. Différents outils sont disposés en séquence sur le porte-outil. Grâce à la rotation de la tête de la tourelle, une action de changement d'outil automatique est réalisée. La position de l'outil dépend de la rotation du porte-outil. Index de position. Il s'agit du changeur d'outils de routeur CNC le plus simple avec une bonne rigidité structurelle et peut résister à la force de coupe de l'usinage grossier. Ce type de changeur d'outils de routeur CNC a des exigences plus élevées en matière de précision de positionnement de la rotation du poste d'outil. S'il y a une erreur dans la précision de positionnement de la rotation, l'outil ne peut pas être envoyé à la position exacte.
