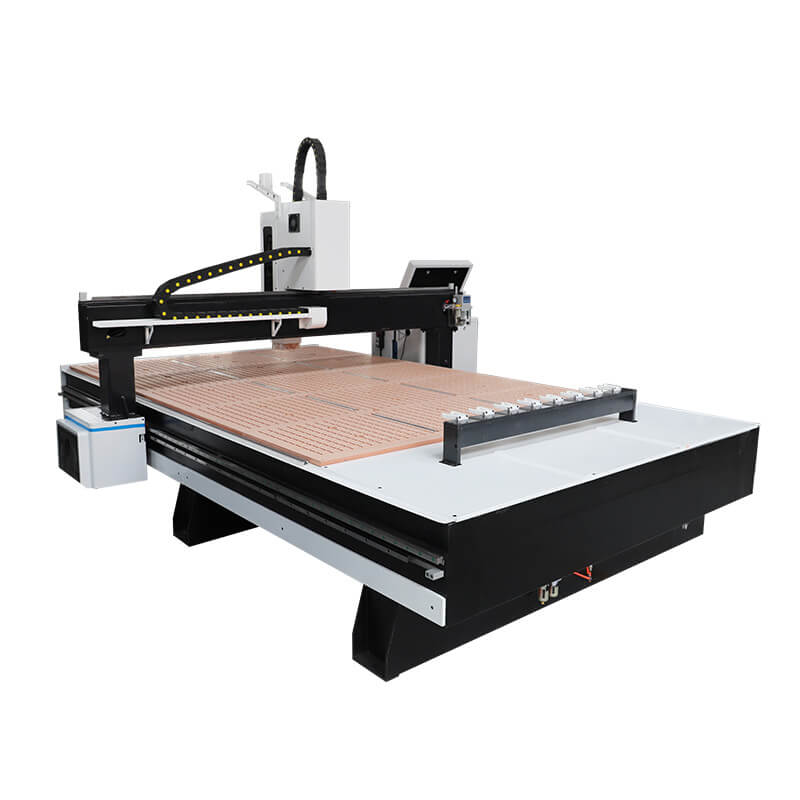

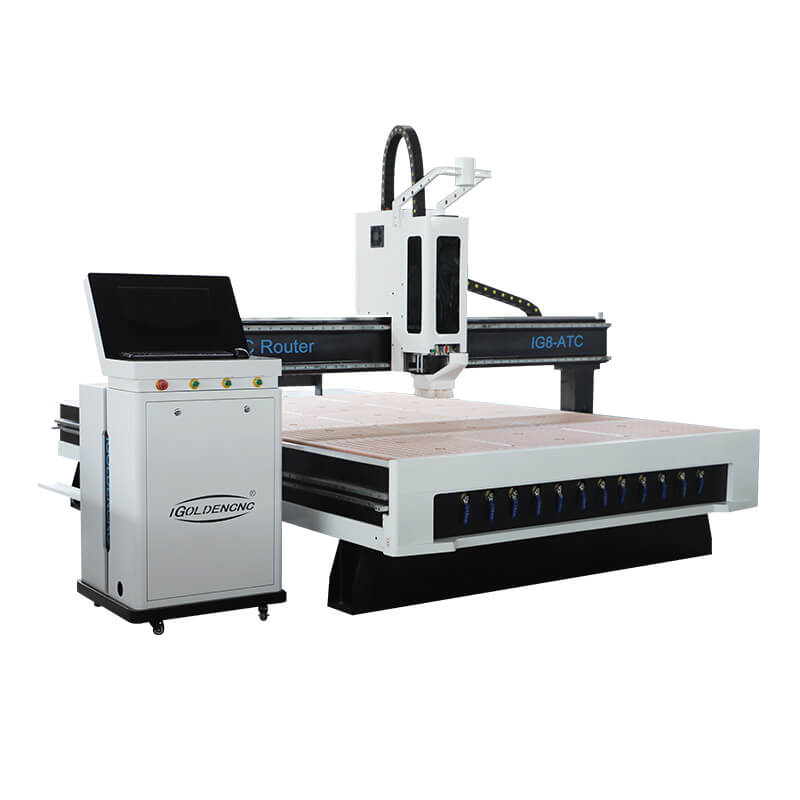

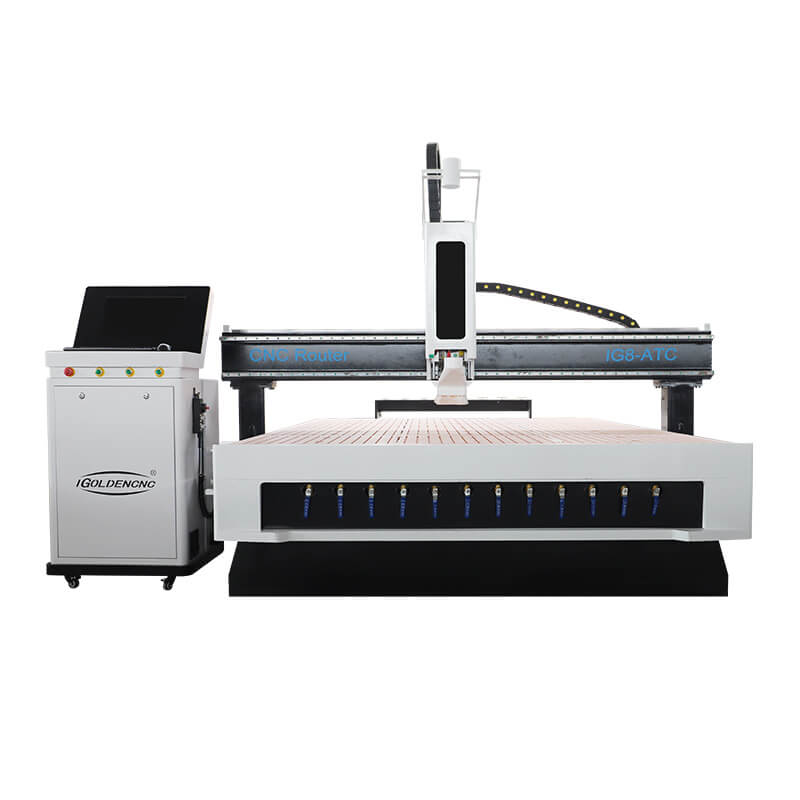

Machine à bois de routeur CNC ATC linéaire automatisée
Le routeur CNC ATC est l'un des CNC les plus classiques et les plus populaires parmi les machines de gravure à changement d'outil. Il adopte le mode de changement d'outil linéaire avec une vitesse de changement d'outil rapide, et le changement d'outil peut être effectué en quelques secondes sans aucune intervention humaine, ce qui améliore considérablement la productivité.
Les machines à bois à routeur CNC ATC linéaire sont largement utilisées dans des industries telles que la fabrication de meubles, l'ébénisterie, les ateliers de menuiserie et le travail du bois architectural. Ils offrent des capacités d’usinage efficaces et précises.
Vidéo du routeur CNC ATC
Routeur CNC ATC pour paramètre bois
Modèle | iGW-ATC-2131 |
Zone de travail | 2100 * 3100 * 250mm |
Broche | Broche ATC de refroidissement par air HQD 9.0kw |
Portique | Structure en acier |
Table de travail | L'aspiration sous vide en PVC peut aspirer et serrer la table |
Rails de guidage | Taiwan HIWIN |
Chauffeur | Servomoteur et servomoteur Dongling |
Moulure de Réduction | Japon SHIMPO |
convertisseur de fréquence | Fuling / Delta |
Pompe à vide | Pompe à vide de refroidissement par air 7.5KW |
Système de contrôle | Taiwan LNC |
Système de collecte de poussière | Aspirateur double seau 3KW |
Tension de travail | 380V / 50Hz |
Si vous avez besoin d'informations plus détaillées, veuillez nous en informer dès que possible.
Le bois ATC CNC Router Fonctionnalités
La machine de toupie CNC à bois ATC est un type de machine à bois CNC robuste et polyvalente avec changeur d'outils automatique pour la sculpture, le fraisage, le perçage, le rainurage et la coupe d'igoldencnc. Il présente les caractéristiques industrielles d'une haute précision, d'une vitesse élevée, d'un couple constant, d'un faible faux-rond, d'une forte stabilité et d'une longue durée de vie.

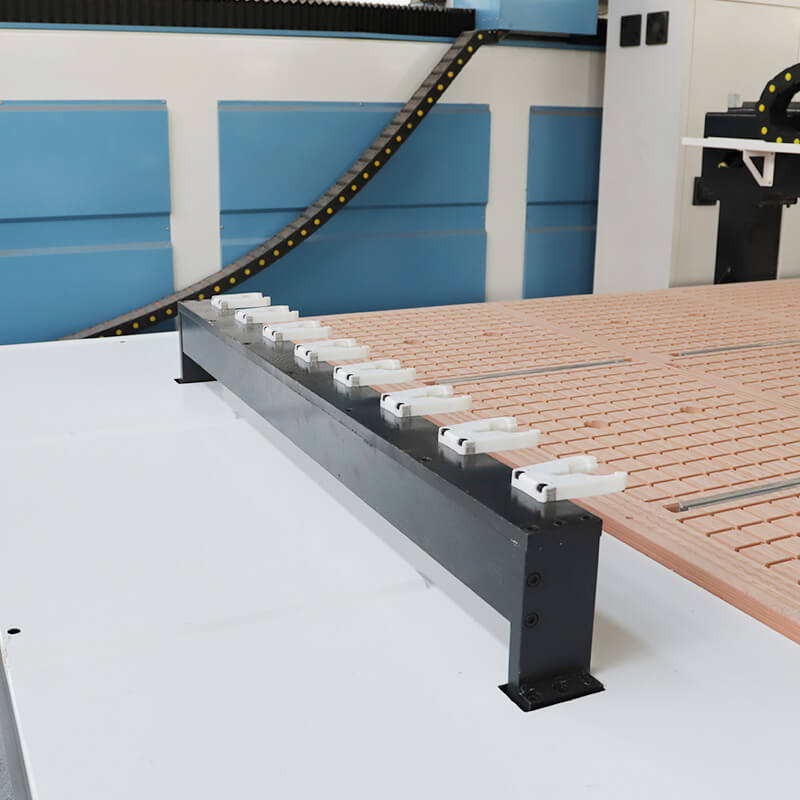

Magasin d'outils de changement d'outil en ligne
Avec 8 ou 12 jeux d'outils à changer automatiquement, ce qui permet de gagner du temps lors du changement d'outils et d'améliorer l'efficacité du travail. Il existe deux modes de changement d'outil pour le changement d'outil en ligne et le changement d'outil à disque. Largement utilisé, y compris la gravure, le fraisage, le chanfreinage, le fraisage latéral, le perçage, la coupe, le rainurage, etc.

Système de contrôleur
Design : l'interface adopte la commande de code G standard internationale, qui est compatible avec la gravure nationale et étrangère, et l'opération est simple. Haute qualité, prix raisonnable et économique.

Le pilote à grande vitesse et le moteur pas à pas peuvent améliorer l'efficacité du travail

La broche de refroidissement par air Italie HSD et la vitesse de travail peuvent atteindre jusqu'à 24000 XNUMX tr/min.

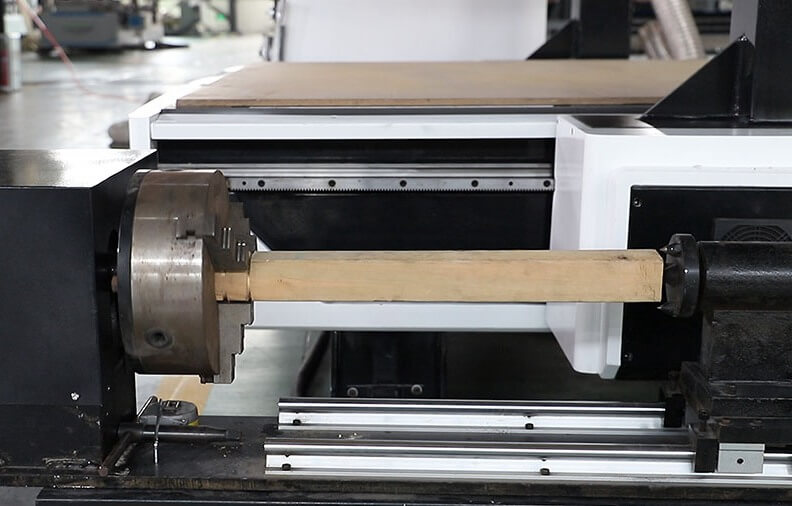

Axe de rotation de la table (facultatif) Axe rotatif (le 4ème axe du routeur CNC/routeur CNC 4 axes)
Nous pouvons construire le routeur CNC à axe rotatif. Dans le même temps, le dispositif à arbre rotatif peut également être ajouté au routeur CNC standard pour réaliser le travail de gravure cylindrique. Ainsi, les matériaux ronds et les matériaux plats peuvent être traités dans un seul routeur CNC. Cela vous fera gagner beaucoup de temps et améliorera votre efficacité.

Application
Industrie du meuble en bois : portes en bois massif et composites, portes d'armoires, portes coulissantes, portes sans peinture, portes laquées, portes souples, sculpture sur panneau plat, sculpture sur bois massif, traitement de meubles en panneaux, traitement de meubles en acajou antique, sculpture murale en bois massif et autres industries ;
Industrie de la publicité: acrylique, PVC, MDF, pierre artificielle, plexiglas, plastique, cuivre, aluminium et autres plaques de métal souple.
Contactez-nous aujourd'hui pour obtenir un prix !
- Changement automatique d'outil : le système ATC linéaire permet à la machine de changer automatiquement les outils de coupe sans intervention manuelle. Cela élimine le besoin de changements d’outils manuels, ce qui permet de gagner du temps et d’améliorer la productivité.
- Capacités de coupe polyvalentes : la machine peut accueillir une variété d’outils de coupe, notamment des fraises, des forets et des outils de gravure. Cette polyvalence permet une large gamme d'opérations de travail du bois, telles que la coupe, la sculpture, le perçage, le rainurage et la gravure.
- Flux de travail efficace : grâce aux changements d'outils automatiques, la machine peut effectuer plusieurs opérations sans nécessiter l'intervention de l'opérateur. Cela se traduit par un flux de travail plus rationalisé, réduisant les temps d'arrêt et maximisant la productivité.
- Haute précision et précision : le système de contrôle CNC garantit des opérations de coupe, de sculpture et d'usinage précises et précises. Les rails de guidage linéaires et les vis à billes assurent un mouvement fluide et stable, maintenant une précision constante tout au long du processus d'usinage.
- Personnalisation et flexibilité : la machine peut être programmée pour exécuter des conceptions et des motifs complexes, offrant des options de personnalisation pour divers projets de menuiserie. Il permet la production de meubles, d’armoires, de portes, de moulures et d’autres composants de menuiserie sur mesure.
- Gains de temps et d'argent : la capacité de changement d'outil automatique réduit le travail manuel requis pour les changements d'outils, ce qui entraîne un gain de temps et une efficacité accrue. De plus, la haute précision et l'exactitude de la machine minimisent le gaspillage de matériaux, optimisant ainsi l'utilisation des matériaux et réduisant les coûts.
- Interface conviviale : les routeurs CNC disposent généralement d'interfaces et de logiciels conviviaux qui permettent aux opérateurs de programmer et de contrôler facilement la machine. Cela simplifie le fonctionnement et réduit la courbe d'apprentissage pour les nouveaux utilisateurs.
- Évolutivité et volume de production : les machines à bois à routeur CNC ATC linéaire sont disponibles en différentes tailles et configurations, permettant une évolutivité en fonction des exigences de production. Ils peuvent gérer des projets à petite échelle ainsi que des volumes de production à grande échelle.
1). Le routeur CNC ATC adopte généralement une broche de changeur d'outils de routeur CNC haute puissance, et les plus couramment utilisées sont les broches 9kw et 12KW. La broche haute puissance a un démarrage rapide et un couple élevé, ce qui permet de tirer pleinement parti des avantages de la vitesse élevée et du rendement élevé de la broche de changement d'outil haute puissance.
2). Le routeur CNC ATC adopte généralement un servomoteur à couple élevé fabriqué au Japon et est équipé d'un réducteur avec un rapport de réduction élevé. Cela fait que le routeur CNC avec centre d'usinage à changeur d'outils présente les avantages d'un faible bruit, d'une vitesse élevée et d'une précision de positionnement élevée.
3). Équipé d'un dispositif de changement d'outil unique, les outils requis peuvent être modifiés à volonté et la table de réglage des outils spéciaux peut compenser avec précision l'erreur de longueur d'outil. Le temps de changement d'outil du changeur d'outils automatique cnc n'est que de quelques secondes. Le magasin d'outils standard est livré avec 8 outils, qui peuvent personnaliser le magasin d'outils avec une plus grande capacité.
Les machines ATC peuvent être de deux types principaux en fonction de la forme du magasin. Le type carrousel et le type linéaire sont les deux types d'ATC disponibles.
Reliefs 3D, enseignes, meubles, armoires, etc.
