Scie à pont pour pierre à 4 + 1 axes
La machine de découpe de pierre à scie à pont à 4 axes intègre la coupe horizontale, la coupe verticale, la coupe oblique à 45 degrés, la disposition ronde, ovale, de forme spéciale, le positionnement infrarouge, l'automatisation CNC et d'autres fonctions.
Machine de découpe de pont 4+1 axes IGS-B
La scie à pont à 4 axes est équipée d'une tête à rayons infrarouges et d'une caméra, qui peuvent réaliser automatiquement la composition et le positionnement. De plus, elle est équipée d'une broche de refroidissement par air pour mieux graver les motifs en pierre. Elle est donc également connue sous le nom de 4+1 machine à scie à pont pour la pierre. Et le système de contrôle CNC personnalisé IGOLDENCNC réalisera une découpe de haute qualité et précise.
Il est utilisé pour couper le quartz, le granit, le marbre, les dalles de roche, les carreaux de céramique, l'ardoise et d'autres matériaux en pierre. Il vise à résoudre le problème de la technologie haut de gamme longue, à forte intensité de main-d'œuvre et coûteuse dans le processus de production de comptoirs en pierre.
Scie à pont CNC
Machine de découpe de pont en pierre Paramètre
| indicateurs techniques | paramètre |
| Modèle | iGS-B3320 |
| Lit de tour | Lit soudé robuste |
| Portique | Structure en acier |
| lampe de table | Table tournante |
| Course de fonctionnement | 3300 * 2000mm |
| Guide ferroviaire | Taïwan HIWIN30 |
| Rack | AAAA 2M |
| Moteur | DORAN |
| Puissance du moteur | 7.5 kW/11 kW/15 kW/18.5 kW |
| Système de contrôle | Chengdu |
| Diamètre de la lame de scie | 350mm / 400mm / 450mm |
| Puissance du moteur | Axe XYZ 1.3 kW (frein de maintien de l'axe Z) ; Axe C 1.3 kW |
| Tension | 3 . 380V/220V 50-60Hz 10A |
| Dimensions | 5651 * 4084 * 2673mm |
| Fonction standard | Pompe à eau, conduite d'eau (12 m de long, 16 mm de diamètre), positionnement laser, instrument de réglage du couteau, peut couper carré, rond, coupe latérale du ventre de cheval, coupe du bassin de Taichung, coupe oblique à 45 ° |
| Ouverture | Arbre principal Arbre principal refroidi à l'eau de 4.5 kW, onduleur, transformateur, logiciel de mesure propre |
Fonction de configuration standard : positionnement laser, retournement de table, coupeur, peut couper carré, rond, coupe latérale du ventre de cheval, coupe à 45 degrés, coupe du bassin de Taichung, perçage et fraisage d'angle Yin, ouverture de la fraise.
Fonctions optionnelles : déplacement de la ventouse, disposition des photos, onduleur, transformateur, installation propre et logiciel de mesure
Moteur de lame de scie

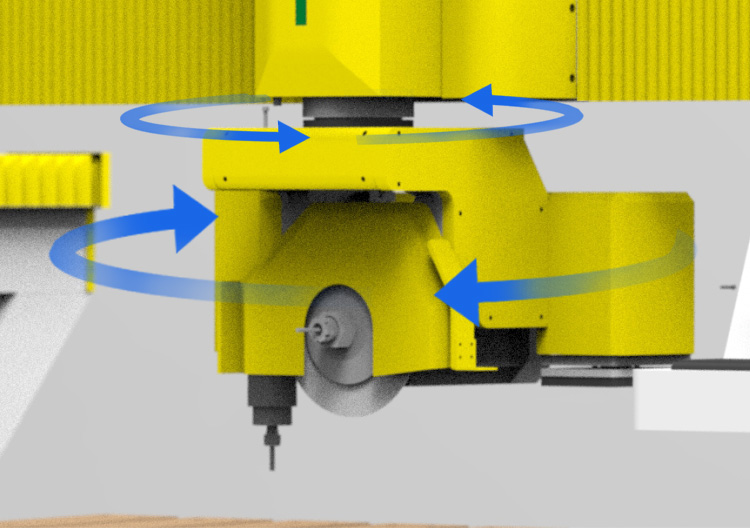

La tête de la machine pivote automatiquement à ± 360 degrés, 7.5 kW/11 kW/15 kW/18.5 kW.
Positionnement laser
Fonction de positionnement laser, norme plus précise, améliore la précision.
Fonction de mise en page des photos（ouverture）
Après avoir pris des photos via l'appareil photo, elles peuvent être automatiquement composées, économisant du temps et des efforts, plus précises et efficaces.
Système de cutcam automatique à écran tactile
Système CNC professionnel, facile à régler et à usiner, contrôle tactile, opération simple.
Application de coupe de pierre CNC à 5 axes
La scie à pont en pierre CNC à 5 axes est idéale pour couper, fraiser, chanfreiner et délimiter le quartz, le marbre, la pierre artificielle et les dalles de formes régulières et irrégulières. Il peut réaliser une coupe de comptoir, une coupe de pont, une coupe de colonne romaine, une coupe de ligne d'arc, une coupe concave-convexe et une coupe et un fraisage de bords irréguliers. La scie à pont automatique pour la coupe de pierre peut traiter des produits d'appareils sanitaires, de meubles en pierre, de décoration intérieure et d'autres domaines. Par exemple, lavabos, comptoirs de salle de bains, tables en pierre, tables à manger, tables de cuisine, lavabos d'armoires de cuisine, mur de fond, décorations en pierre à bords romains, etc.
Machine de découpe de pierre CNC MSP Corp
- 1. La machine bénéficie d'une conception simplifiée qui occupe un minimum d'espace, ce qui la rend facile à installer et à transporter.
- 2. Grâce à une technologie de caméra avancée, la machine peut facilement localiser et afficher la forme de la plaque sur l'écran, garantissant un fonctionnement fluide.
- 3. Equipée d'un moteur à broche à grande vitesse, la tête de fraisage traite efficacement les trous et les angles intérieurs tandis que les cylindres pressent habilement la plaque. De plus, l'ajout de deux ventouses à l'arrière facilite le déplacement des tranches lorsque le chemin de la scie se chevauche.
- 4. cette machine est livrée avec un ordinateur industriel et un écran tactile couleur pour une utilisation simple et efficace.
- 5. Une jauge de réglage automatique des outils est installée pour garantir un contrôle facile et fiable de la lame.
- 6. Notre système dispose d'une bibliothèque de dessins de formes conventionnelles intégrée et prend en charge l'importation de fichiers au format DXF, ce qui le rend encore plus pratique pour nos utilisateurs.
- 7. La table de travail peut être retournée jusqu'à 85 degrés, offrant une expérience de chargement et de déchargement pratique pour nos clients.
- 8. La machine est équipée en option de portes de protection mobiles avec verrouillage de sécurité.
Contactez-nous aujourd'hui pour obtenir un prix !
Il s'agit d'une nouvelle scie à pont en marbre à 4 axes lancée avec l'axe c qui peut pivoter de 0 ° ou 45 ° pour couper automatiquement les matériaux en pierre. En outre, il peut également être ajouté avec une caméra et une tête infrarouge pour augmenter la précision et la précision du positionnement. Il gagne en popularité dans diverses industries de transformation de la pierre.
- Conception entièrement 3D et analyse des contraintes, tous les accessoires utilisés sont excellents, après trempe, ils sont usinés par des machines-outils CNC pour garantir la précision globale.
- Le corps du lit et la structure du portique sont soudés dans leur ensemble avec de l'acier de haute qualité et sont trempés pour garantir que la machine ne produira pas de déformation sous contrainte pour une utilisation à long terme.
- La vis à billes de haute précision de Taiwan et les rails de guidage HIWIN, la méthode de lubrification immergée dans l'huile utilisée dans les axes X et Y, la structure efficace étanche à l'eau et à la poussière garantissent un traitement de haute précision et maximisent la durée de vie de la vis à billes et du rail de guidage.
- La tête de coupe pivote à 90°, s'incline à 45°, adaptée à la coupe en chanfreinage.
- La table de travail s'installe indépendamment pour une inclinaison verticale de 85°, un chargement plus facile et plus sûr des matières premières.
- Par rayon infrarouge pour confirmer la position de la pièce.
La machine de découpe de pierre à scie à pont à 4 axes intègre la coupe horizontale, la coupe verticale, la coupe oblique à 45 degrés, la disposition ronde, ovale, de forme spéciale, le positionnement infrarouge, l'automatisation CNC et d'autres fonctions. Il est utilisé pour couper le quartz, le granit, le marbre, les dalles de roche, les carreaux de céramique, l'ardoise et d'autres matériaux en pierre. Il vise à résoudre le problème de la technologie haut de gamme longue, à forte intensité de main-d'œuvre et coûteuse dans le processus de production de comptoirs en pierre.
Les ouvriers en décoration utilisent généralement des scies à maçonnerie portatives pour découper des comptoirs personnalisés. Mais la vitesse est lente avec une faible précision et la poussière de pierre est facile à polluer l'environnement. Plus tard, certains ouvriers de la pierre ont choisi les routeurs CNC pour couper les comptoirs. Bien que la précision soit plus élevée, la vitesse était trop lente, voire inférieure aux scies de maçonnerie portatives. Dans ce cas, un nouveau type d’outil de taille de pierre automatique et intelligent a vu le jour. Il s'agit de la scie à pont CNC, comprenant deux types courants de 4 axes et 5 axes. Voici la scie à pont 4 axes avec positionnement infrarouge pour la coupe automatique de la pierre.
La scie à pont est un type de machine à couper la pierre conçue pour une activité diversifiée en pierre. Et les coupe-ponts en pierre CNC sont des machines de découpe conçues pour couper la pierre naturelle, le granit, le marbre et la céramique. Avec une scie à pierre CNC, elle est efficace pour la coupe, le polissage, le débordage, le perçage et le chanfreinage de formes spéciales du granit, du marbre, du quartz, de la pierre artificielle et de la pierre naturelle. Par conséquent, elle est également connue sous le nom de machine de découpe de scie à pont en pierre, scie à pont en pierre pour le quartz, scie à pont pour le granit, scie à pont en carrelage, machine de découpe de pont en marbre, scie à pont en pierre, etc.
