Swing Head 8 Tool Atc Liner Machine de routeur CNC en bois

La meilleure machine de gravure sur bois CNC à 4 axes, la broche peut pivoter à 180 degrés, 8 changeurs d'outils linéaires peuvent être sélectionnés pour répondre aux besoins de différentes technologies de traitement, gravure à grande échelle sans angles morts, et peut compléter le traitement de surface incurvé, principalement utilisé dans l'industrie du moule à bois, l'artisanat et l'industrie du cadeau.

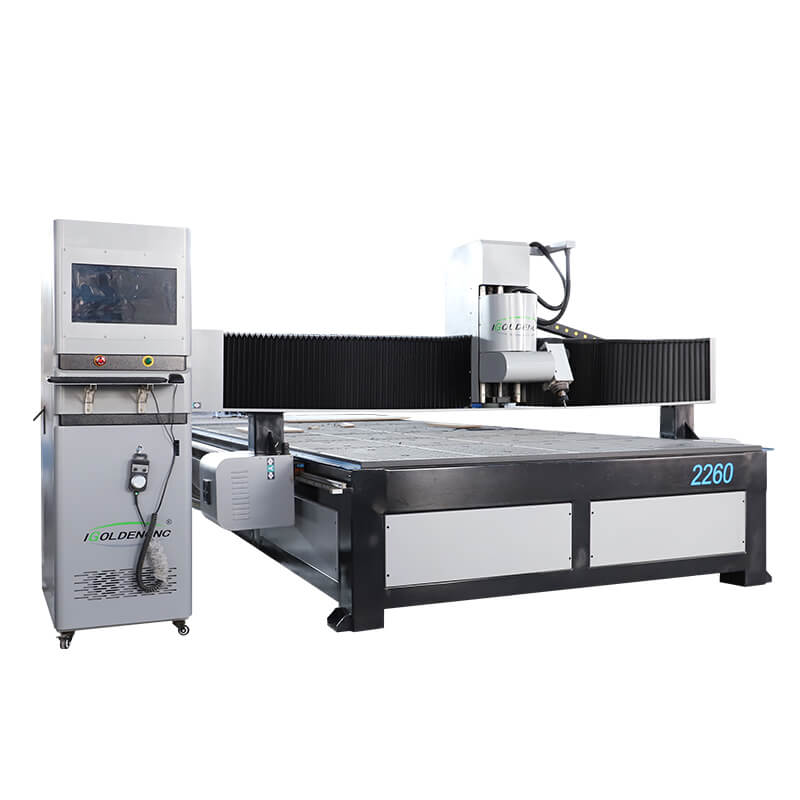

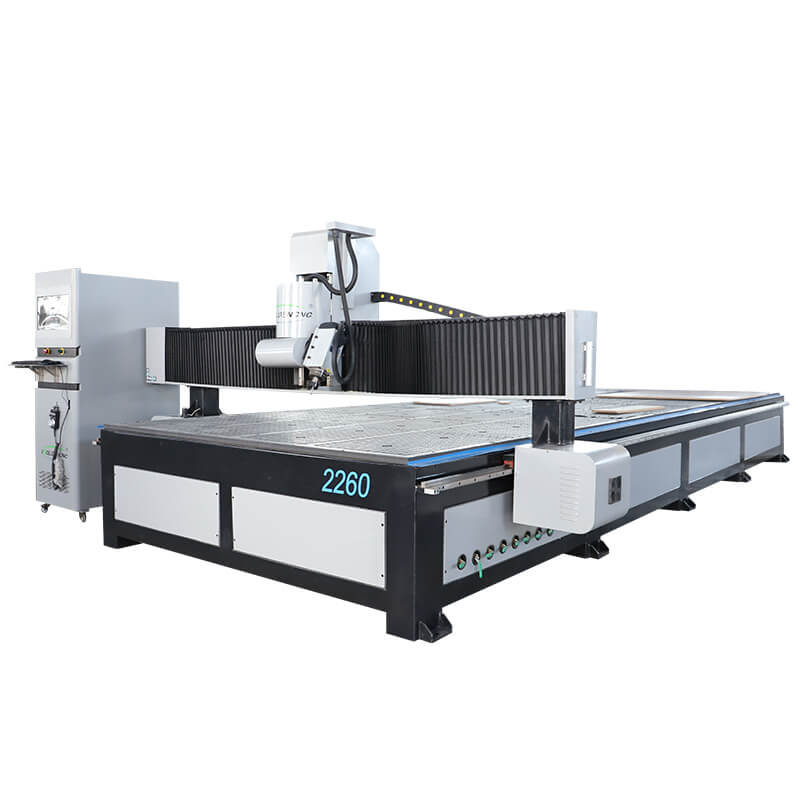

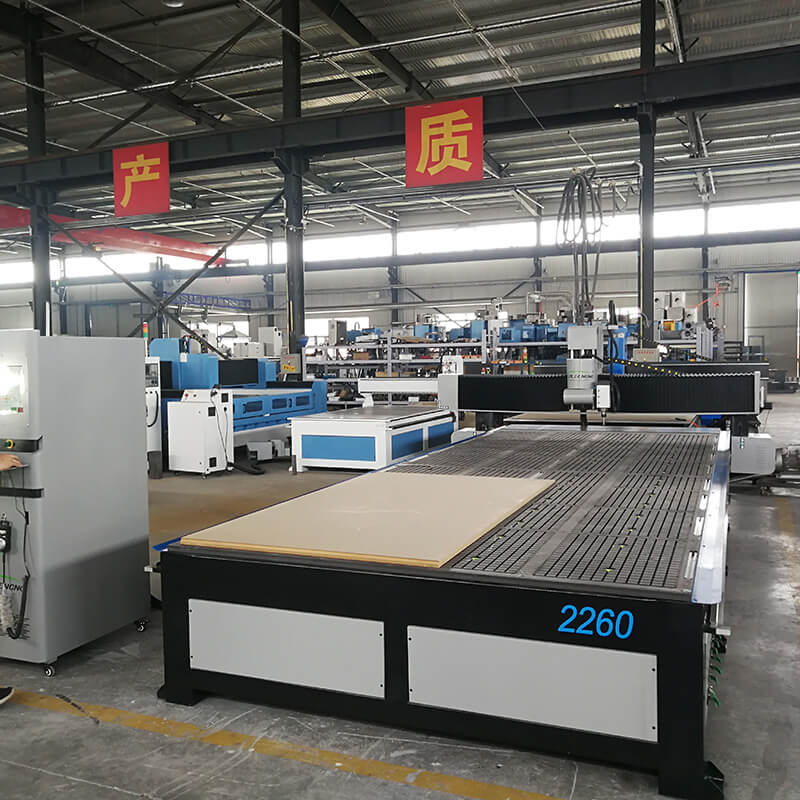

Cette machine de sculpture sur bois CNC 3D est un routeur CNC ATC avec un 4ème axe de broche pivotante et une taille de table de 2200 × 6000. Avec différents kits d'outils, il peut effectuer des travaux complexes de gravure/sculpture/découpe.



Vidéo du routeur CNC ATC

    S'il vous plaît prouver que vous êtes humain en sélectionnant le arbre.

    Routeur CNC ATC pour paramètre bois

    Modèle iGW-4AS-2260
    Course de la machine 2200 mm * 6000 mm * 200 mm
    Déplacement sur l'axe X 2200mm Précision de positionnement de répétition ±0.03
    Déplacement sur l'axe Y 6000mm, vitesse de broche 18000 tr/min
    Déplacement sur l'axe Z 200mm vitesse de déplacement au ralenti 350000mm/min
    Format de fichier Code G
    Structure de l'établi Table d'adsorption sous vide spéciale classe A
    Tension de travail 380V / 50HZ
    Matelas Lit stable robuste, fraisage de portique CNC, traitement de formage unique CNC, structure stable, précision garantie, revenu vieillissant, pas facile à déformer
    Broche 6KW refroidi par air nouvelle broche broche axe Y (avant et arrière) swing ;
    Système de conduite Entraînement de servomoteur à couple élevé Dongling 1.5KW + frein d'axe Z
    Moulure de Réduction Japon SHIMPO réducteur
    Système de contrôle Machine intégrée à panneau à quatre axes Taiwan LNC + volant sans fil
    Rack Crémaillère hélicoïdale trempée en alliage de haute précision HIWIN + arbre d'engrenage trempé en alliage
    Guide ferroviaire Rail carré Taiwan Shangyin importé à trois axes ou rail carré Taiwan PKE + bride anti-poussière et curseur anti-poussière
    Vis mère Vis mère de haute précision résistante à l'usure de Taiwan
    Composants électriques Les principaux composants électriques sont Schneider de France et Omron du Japon ; Chint utilise la correspondance
    Convertisseur de fréquence Convertisseur de fréquence Fuling
    Câble Câble spécial pour machines-outils CNC
    Méthode de fixation de la pièce Adsorption sous vide
    Cabinet grande armoire informatique indépendante
    Système de collecte de poussière dépoussiérage flottant + structure centrale de dépoussiérage
    Pièces de connexion les pièces de transmission sont fixées avec des vis haute résistance 12.9
    Système de lubrification moteur électrique pompe à huile micro-ordinateur contrôle centralisé de la lubrification, huilage régulier et quantitatif
     Garantie de précision  la rigidité de chaque axe est fixe et les pièces de précision sont équipées de goupilles de positionnement
    Configuration aléatoire système de lubrification automatique, instrument de réglage automatique des outils, outil de coupe, boîte à outils, etc.
    Le logiciel d'application logiciel compatible Wentai, TYP3, Jingdiao, etc.

    Si vous avez besoin d'informations plus détaillées, veuillez nous en informer dès que possible.

    Avantages de la machine de découpe de bois CNC ATC：

    Un ATC réduit le temps de production en changeant automatiquement les fraises entre les trajectoires d'outils, éliminant ainsi la nécessité pour l'opérateur CNC de changer et de mettre à zéro les outils individuellement. L'ATC permet au routeur BCAMCNC de faire le travail complet, même lorsque différents outils sont nécessaires pour effectuer différents types de coupes - comme des armoires et des meubles - ou lorsque différents forets sont nécessaires pour les passes d'ébauche et de finition - comme des panneaux et des sculptures 3D complexes. Une machine équipée d'un ATC peut effectuer des opérations normalement effectuées sur d'autres équipements, éliminant ainsi le besoin de machines supplémentaires dans l'atelier.

    Magasin d'outils de changement d'outil en ligne

     Avec 8 ou 12 jeux d'outils à changer automatiquement, ce qui permet de gagner du temps lors du changement d'outils et d'améliorer l'efficacité du travail. Il existe deux modes de changement d'outil pour le changement d'outil en ligne et le changement d'outil à disque. Largement utilisé, y compris la gravure, le fraisage, le chanfreinage, le fraisage latéral, le perçage, la coupe, le rainurage, etc.

    Broche de refroidissement par air ATC 9KW HQD, rotation à 180 degrés

    Réducteur de précision à roue à broches cycloïdale, avec une précision de transmission élevée et une rigidité en torsion Peut osciller de -90 degrés à +90 degrés.

    Axe de rotation de la table (optionnel)

    Machine de routeur CNC à 4 axes Carousel ATC avec dispositif rotatif

    Système de contrôle NK280

    Le système de contrôle est simple, pratique et facile à apprendre, les utilisateurs peuvent rapidement obtenir la flexibilité nécessaire pour maîtriser l'utilisation de l'équipement, une forte indépendance.

    Application

    Industrie du meuble en bois : Les routeurs CNC ATC ont une large gamme d'applications dans les domaines de l'ameublement, de la publicité, des moules, de la décoration, de la construction et d'autres domaines et industries. En termes de fonctions, il peut couper, graver, percer, fraiser et rainurer. En ce qui concerne les matériaux, le routeur CNC ATC peut traiter divers matériaux en bois, plastiques, pierre, métaux mous et composites.

    Industrie de la publicité: acrylique, PVC, MDF, pierre artificielle, plexiglas, plastique, cuivre, aluminium et autres plaques de métal souple.

    Contactez-nous aujourd'hui pour obtenir un prix !

      S'il vous plaît prouver que vous êtes humain en sélectionnant le LA maison.

      Qu'est-ce que le routeur CNC ATC?

      ATC CNC Router est l'abréviation de Auto Tool Changer CNC Router, également appelé Heavy Duty CNC Router. Un changeur d'outils automatique ou ATC est utilisé dans la machine de routeur CNC pour améliorer la capacité de production et de transport d'outils de la machine. ATC change d'outil très rapidement, réduisant ainsi les temps non productifs. Généralement, il est utilisé pour améliorer la capacité de la machine à travailler avec un certain nombre d’outils. Il sert également à changer des outils usés ou cassés. C’est un pas de plus vers une automatisation complète.

      Normalement, il existe deux types de magasins d'outils. L'un est de type carrousel et comporte 8 positions ou 10 positions ou plus. Ce système ATC est la méthode la plus rapide pour changer régulièrement d’outils. Un autre est un magasin d’outils de type linéaire. Ce magasin d'outils est très simple. Mais il est facile à utiliser et à apprendre. Et il est également très stable.

      Pourquoi choisir le routeur CNC ATC ?

      Le routeur CNC ATC est un routeur CNC industriel plus avancé, mais à des prix abordables. Si vous recherchez une machine de routeur CNC efficace, les routeurs CNC IGODEN sont un excellent choix. Toutes nos défonceuses à bois ATC vous permettent d'augmenter la vitesse de production et d'améliorer la qualité de votre découpe et de votre gravure, développant ainsi votre activité. Les routeurs CNC à bois IGOLDEN sont excellents pour fabriquer des supports de surf, des étagères, des armoires de cuisine, des skis et bien plus encore. Nos routeurs CNC ATC sont conçus pour faciliter l'installation et la programmation, tout en vous offrant des finitions de bord très précises.

      Dans notre sélection de routeurs à bois CNC ATC, vous trouverez des machines CNC ATC incroyablement stables dotées de cadres en acier monobloc. Les machines de routeur CNC ATC sont beaucoup plus fiables que de nombreuses machines de routeur CNC que vous trouvez ailleurs à des prix similaires. En plus d'une électrobroche ATC Air Cooling de 12 CV, qui facilite les longs cycles de production, chacun de nos routeurs CNC FORSUN dispose également d'un système de contrôle convivial, facile à apprendre et à utiliser.

      Caractéristiques et avantages
      • Ce routeur CNC ATC adopte un système de contrôleur de bus de nouvelle génération, un contrôleur Syntec avec de meilleures performances stables, un servomoteur japonais YASKAWA AC et un pilote,  Broche de changement d'outil automatique HSD refroidie par air d'Italie, onduleur Delta de Taiwan.
      • Système de changement d'outils automatique avec 8, 12 et 16 magasins d'outils. Gain de temps d'usinage par rapport aux machines traditionnelles.
      • Nous recommandons la fonction de poussoir automatique pour cette machine de routeur CNC qui peut ancrer la plate-forme de chargement et de déchargement automatique, réduire les coûts de main-d'œuvre et économiser du temps de chargement et de déchargement.
      • Le traitement intelligent de la fonction de protection hors limites empêche le surusinage causé par les collisions mécaniques.
      • La machine de découpe CNC ATC peut être équipée d'un rouleau de pression indépendant, ce qui résout efficacement le problème du déplacement de la planche lorsque la machine est en train de couper.
      • Applications de ce routeur CNC à bois ATC :  coupe de quille de canapé, portes en bois, portes d'armoires, armoires, industrie du moule, industrie de la publicité, etc.
      • Prix ​​direct usine compétitif et garantie d’un an.
