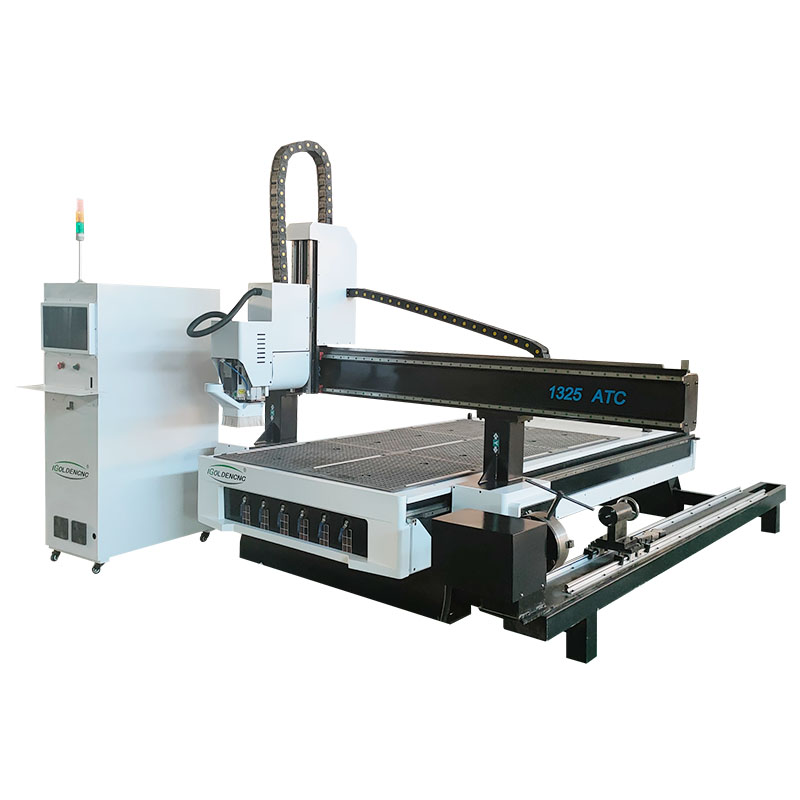

Routeur CNC à 4 axes pour bois
Machine de routeur CNC à 4 axes en bois ATC,La machine de sculpture sur bois 3D CNC est une combinaison de routeur CNC 3 axes, 4 axes et ATC. Le système ATC adopte un changeur d'outils à carrousel automatique, qui est un moyen plus rapide de gérer les outils/embouts, cette machine CNC à bois est recommandée depuis longtemps, robuste et complexe pour la fabrication de meubles/portes/armoires.
L’évolution du travail du bois a atteint une nouvelle frontière avec la Routeur à bois CNC 4 axes—une machine puissante et polyvalente qui comble le fossé entre les routeurs 3 axes traditionnels et les systèmes 5 axes ultra-complexes. Conçue pour les artisans, les fabricants de meubles et les fabricants industriels, cette machine introduit un axe de rotation qui permet la création de sculptures cylindriques, de motifs en spirale et de sculptures 3D complexes avec précision et répétabilité.
Vidéo du routeur CNC ATC
Paramètre de machine de routeur de commande numérique par ordinateur d'axe du bois 4 d'ATC
Données techniques
| Modèle | iGW-4AS-LTR 1235ATC |
| Zone de travail | 1300*2500*200mm |
| Système | Système 4 axes LNC |
| Meuble | Armoire LNC |
| Largeur | Portique en acier |
| Comptoir | L'aspiration sous vide peut aspirer et serrer le comptoir |
| Transport ferroviaire | Taïwan HINWIN |
| Broche | Broche de refroidissement par air 9KW HQD (oscillation 180 °) |
| par chaîne | Dongle 1.5KW |
| Conversion de fréquence | Fuling 11KW |
| Tension | 3 phases 380V / 60HZ |
| Moteur | Axe X/Y : Dongling Servo 1.5KW + réducteur SHIMPO. Axe Z: Dongling Servo 1.2KW + frein |
| Rack | Taïwan xinyue rack |
| Pompe à vide | pompe à vide refroidie à l'eau 5.5KW |
| Système de lubrification | Lubrification automatique |
| Aspirateur | Aspirateur double cylindre 3kw |
Si vous avez besoin d'informations plus détaillées, veuillez nous en informer dès que possible.
Routeur CNC ATC avec caractéristiques d'axe rotatif
1. Structure en acier robuste, bonne rigidité, pas de déformation et durable.
2. Haute précision, adaptée à l'industrie de la publicité artisanale.
3. Conception: L'interface adopte la commande de code G standard internationale, compatible avec la gravure nationale et étrangère,
et le fonctionnement est simple. Haute qualité, prix raisonnable et économique.
4. Le pilote à grande vitesse et le moteur pas à pas peuvent améliorer l'efficacité du travail.

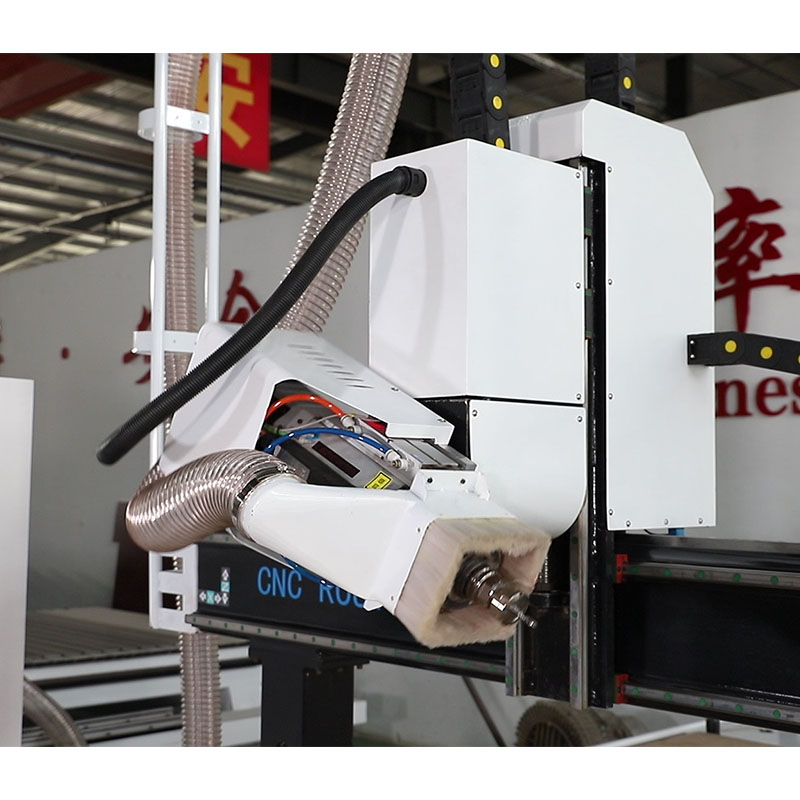

Broche de refroidissement par air ATC 9KW HQD, rotation à 180 degrés
Réducteur de précision à roue à broches cycloïdale, avec une précision de transmission élevée et une rigidité en torsion Peut osciller de -90 degrés à +90 degrés.

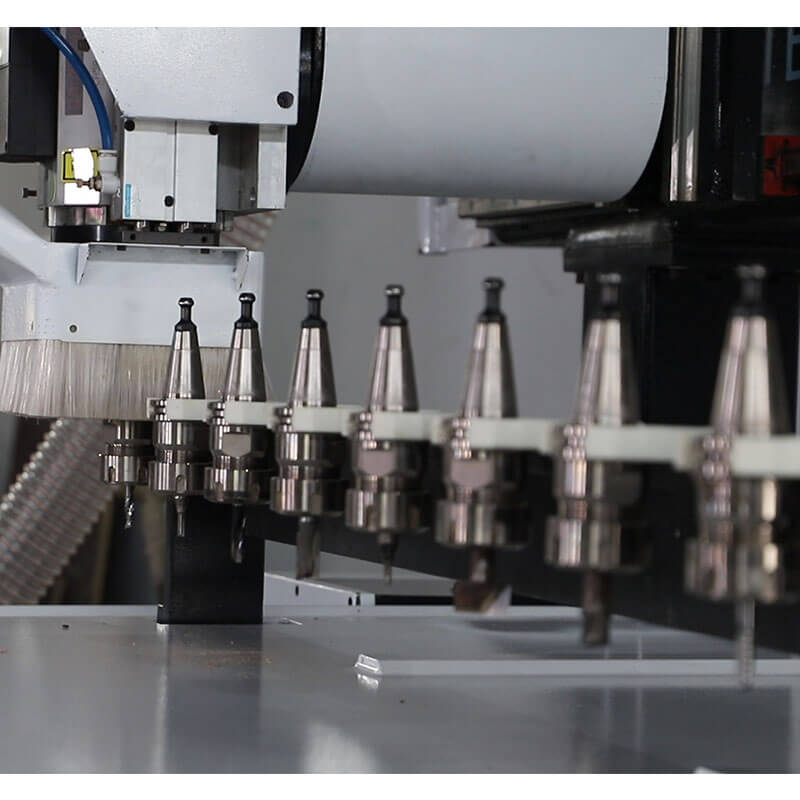

Magasin d'outils de changement d'outil en ligne
Avec 8 ou 12 jeux d'outils à changer automatiquement, ce qui permet de gagner du temps lors du changement d'outils et d'améliorer l'efficacité du travail. Il existe deux modes de changement d'outil pour le changement d'outil en ligne et le changement d'outil à disque. Largement utilisé, y compris la gravure, le fraisage, le chanfreinage, le fraisage latéral, le perçage, la coupe, le rainurage, etc.
Lit de soudage de tubes
Plus stable et améliore efficacement la rigidité et la précision de l'équipement.

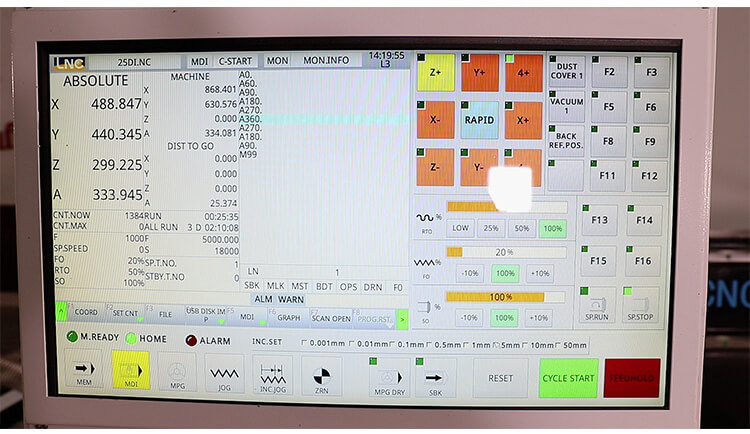

Système de contrôle NK280
Le système de contrôle est simple, pratique et facile à apprendre, les utilisateurs peuvent rapidement obtenir la flexibilité nécessaire pour maîtriser l'utilisation de l'équipement, une forte indépendance.
Machine de routeur CNC ATC 4 axes Candidature
Industrie du meuble en bois :Le routeur CNC ATC 4 axes fait ici référence au routeur CNC ATC avec une broche rotative, qui peut pivoter de 180 ° de gauche à droite. La trajectoire de travail du routeur CNC ATC 4 axes comprend les axes X, Y, Z et A. Il convient donc également à la découpe et à la gravure de pièces 3D, telles que des moules en mousse, des sculptures en bois et en pierre et des statues, sauf pour les applications de base. De plus, il peut également percer des trous latéraux ou faire des rainures latérales ou des fentes sur le côté des panneaux de bois. Le routeur CNC ATC à 4 axes est largement utilisé dans la fabrication de sculptures et de statues, de moules, de meubles, de décoration, d'artisanat, de publicité et dans d'autres domaines.
Industrie de la publicité: acrylique, PVC, MDF, pierre artificielle, plexiglas, plastique, cuivre, aluminium et autres plaques de métal souple.
Avis
États-Unis H **** o
Cette fraiseuse CNC 4 axes est incroyable ! La précision de découpe et de gravure qu'elle atteint est impressionnante, surtout pour les conceptions 3D complexes. Je n'ai jamais vu une machine aussi fine.
Irak Z**d
Le logiciel fourni avec la machine est très convivial. Même en tant que débutant, je l'ai trouvé facile à prendre en main. Les tutoriels fournis étaient clairs et m'ont permis de démarrer rapidement.
Allemagne N*******r
J'ai utilisé cette machine pour travailler divers matériaux, notamment le bois, le MDF et le plastique. Sa polyvalence me permet de réaliser facilement une grande variété de projets, des découpes simples aux sculptures complexes.
Allemagne W********h
Utiliser cette défonceuse à bois CNC 4 axes m'a apporté un plaisir de travail inédit. Je peux créer exactement les designs que j'imagine, et mes clients sont ravis de la qualité de mes produits.
Australie H*******m
Routeurs CNC 4 axes, capables de traiter divers matériaux (bois, MDF, plastique et même métaux tendres). Les projets permettant de passer facilement de simples conceptions 2D à des conceptions 3D plus complexes sont souvent plébiscités.
Mexique J******o
La machine fonctionne bien et les conseils après-vente sont très professionnels. Très satisfait et achètera à nouveau chez igoldencnc.
Le ATC signifie Changeur d'outils automatique pour la machine CNC. Il s'agit d'un dispositif de changement d'outil, de chargement et de déchargement entre la broche de la machine CNC ATC et le magasin d'outils. Le changeur d'outils automatique peut répondre à la nécessité d'un changement d'outil différent et continu entre les processus de pièce à usiner. Cela signifie que le nouvel outil utilisé dans le processus suivant sera automatiquement remplacé par la broche, une fois le processus précédent terminé, afin d'assurer la concentration du processus du centre d'usinage CNC.
Selon les caractéristiques du processus des outils de coupe, le changement d'outil s'effectue généralement grâce à l'action coordonnée du manipulateur, du magasin d'outils et de la broche ATC du routeur CNC. Par rapport à la tête de broche de la tête de tourelle du routeur CNC ATC avec magasin d'outils et changeur d'outils de routeur CNC, puisqu'il n'y a qu'une seule broche dans la poupée, les composants de la broche ont suffisamment de rigidité pour répondre aux exigences d'usinage de haute précision. De plus, la bibliothèque d'outils peut stocker un grand nombre d'outils pour l'usinage en plusieurs étapes de pièces complexes et peut améliorer considérablement l'efficacité d'usinage du routeur CNC ATC.
Les menuisiers professionnels, les fabricants de meubles et les fabricants industriels comptent sur ATC CNC Router pour accroître la productivité et maintenir des résultats de haute qualité constants. Son système de changement d'outils automatisé est particulièrement avantageux pour les industries exigeant des délais d'exécution rapides avec une intervention manuelle minimale, comme la production en série en ébénisterie et l'usinage multi-opérations complexe pour la fabrication de meubles sur mesure.
Dans le système de changement d'outil automatique, le dispositif qui réalise le transfert, le chargement et le déchargement de l'outil entre le magasin et la broche est appelé changeur d'outils. Il existe deux manières d'échanger des outils : le mouvement relatif du magasin et de la broche, et le manipulateur. Le dispositif qui utilise le mouvement relatif du magasin et de la broche pour réaliser l'échange d'outil doit d'abord remettre l'outil utilisé dans le magasin lors du changement d'outil, puis retirer le nouvel outil du magasin. Les deux actions ne peuvent pas être réalisées en même temps, et le temps de changement d'outil est plus long.
Cependant, le changeur d'outils manipulateur peut saisir, charger et décharger les embouts dans la broche et le magasin en même temps pendant le changement, de sorte que le temps de changement est encore raccourci. La méthode d’échange d’outils à l’aide d’un robot est la plus utilisée. En effet, le manipulateur est flexible dans ses changements, rapide dans son action et simple dans sa structure. Le manipulateur peut effectuer une série d’actions telles que saisir – dessiner – tourner – insérer – retourner. Afin d'éviter que le foret ne tombe, la griffe mobile du manipulateur est équipée d'un mécanisme autobloquant.
1). Le routeur CNC ATC adopte généralement une broche de changeur d'outils de routeur CNC haute puissance, et les plus couramment utilisées sont les broches 9kw et 12KW. La broche haute puissance a un démarrage rapide et un couple élevé, ce qui permet de tirer pleinement parti des avantages de la vitesse élevée et du rendement élevé de la broche de changement d'outil haute puissance.
2) Le routeur CNC ATC adopte généralement un servomoteur à couple élevé fabriqué au Japon et est équipé d'un réducteur avec un rapport de réduction élevé. Cela fait que le routeur CNC avec centre d'usinage de changeur d'outils présente les avantages d'un faible bruit, d'une vitesse élevée et d'une précision de positionnement élevée. 3) .Équipé d'un dispositif de changement d'outil unique, les outils requis peuvent être modifiés à volonté et la table de réglage des outils spéciale peut compenser avec précision l'erreur de longueur de l'outil. Le temps de changement d'outil du changeur d'outils automatique CNC n'est que de quelques secondes. Le magasin d'outils standard est livré avec 8 outils, qui peuvent personnaliser le magasin d'outils avec une plus grande capacité.
La fraiseuse CNC ATC améliore considérablement la productivité en éliminant les changements d'outils manuels fréquents, qui ralentissent traditionnellement les cycles de production et engendrent des risques d'erreur humaine. Sa capacité à basculer rapidement entre plusieurs outils de coupe permet des transitions plus fluides entre les opérations d'usinage, ce qui améliore l'état de surface, resserre les tolérances et réduit le temps d'usinage global. Il en résulte une augmentation du rendement et un meilleur retour sur investissement pour les entreprises axées sur la fabrication numérique et l'usinage automatisé du bois.
