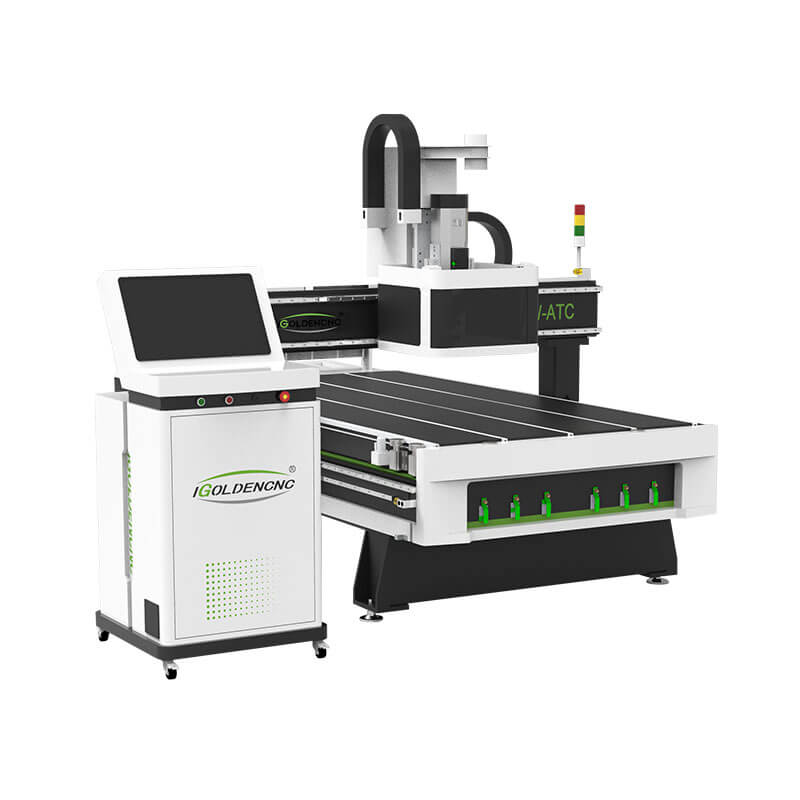

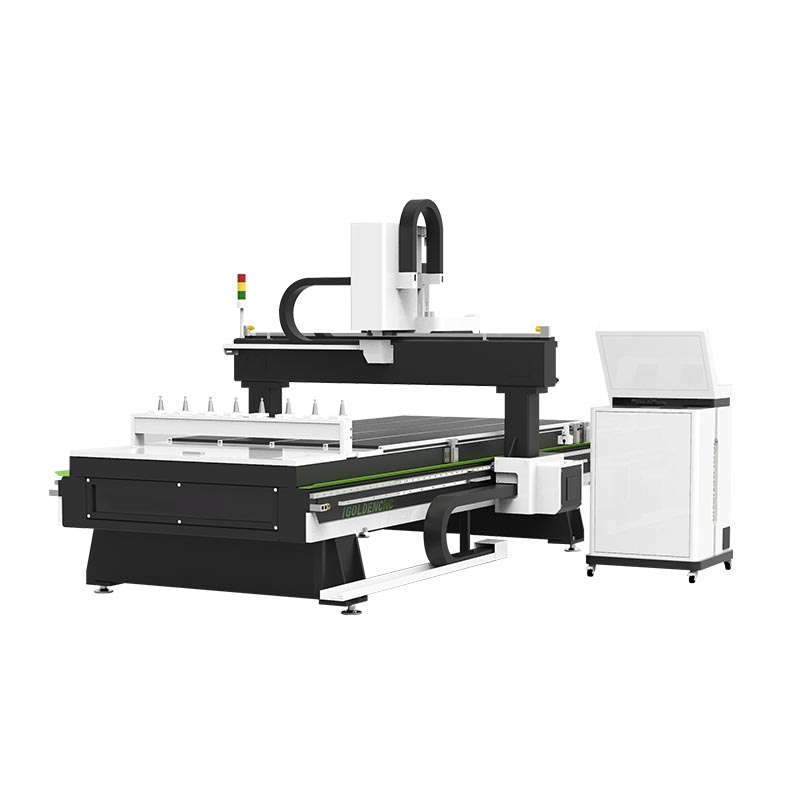

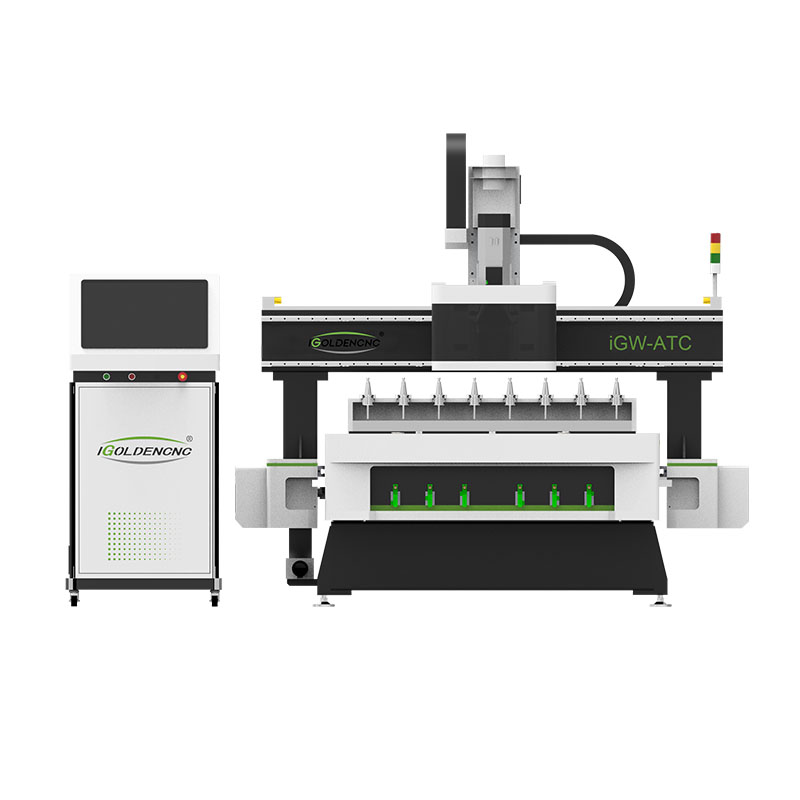

Máquina de carpintería con enrutador CNC ATC lineal automatizado
El enrutador CNC ATC industrial de 3 ejes más popular, perfecto para usuarios profesionales de CNC, la serie Z ofrece la construcción robusta por la que los productos iGOLDENCNC son conocidos, combinada con un conjunto competitivo de configuraciones.
1325 atc cnc router 1530 2030 2130 3d cortadora de madera maquinaria de carpintería con cambiador de herramientas lineal o carrusel.
La máquina enrutadora CNC ATC lineal 1325 4 × 8 es una enrutador CNC ATC muy clásica y popular a la venta. Está diseñado para ayudar a las personas a deshacerse del aburrido trabajo de cambio de herramientas, ahorrando mucho tiempo de operación. Una vez cargada la pieza de madera y configurado el código, la máquina CNC ATC finaliza el resto del trabajo. Por lo tanto, es una opción hacer que la carpintería sea automática.
Video del enrutador CNC ATC
Enrutador CNC ATC para parámetros de madera
|
Área de trabajo del eje X, Y |
1300*2500/ 1500*3000/ 2000 * 3000 / 2000 * 4000mm |
|
Altura de trabajo del eje Z |
250 mm |
|
La precisión de posicionamiento |
0.03 mm |
|
Precisión de reposicionamiento |
0.02 mm |
|
Estructura del cuerpo |
Cuerpo de soldadura de servicio pesado |
|
Estructura del eje X, Y |
Riel de guía lineal, cremallera |
|
Estructura del eje Z |
Riel de guía lineal, Tornillo |
|
Max. Velocidad de carrera |
50000mm / min |
|
Max. velocidad de trabajo |
30000mm / min |
|
Huso |
Husillo de refrigeración por aire de 9.0 kw |
|
Husillo RPM |
24000 rpm / min |
|
Tensión de trabajo |
CA 220 V/ 380 V, 50-60 Hz |
|
Peso de la máquina |
1800 / 2000 / 2300 / 2500kg |
Configuration
|
Huso |
Husillo ATC de refrigeración por aire HQD (Italia HSDSpindle opcional) |
|
Mesa de trabajo |
Mesa de trabajo Vac-sorb con ranura en T (Mesa de trabajo Vac-sorb opcional) |
|
Mecanismo de engranaje |
Xinyue de Taiwán |
|
Componentes electricos |
Francia SCHNEIDER |
|
Destornillador |
Servomotores |
|
Configuración de herramientas |
Sensor automático de herramientas |
|
Opción |
Dispositivo Rotativo, Cebo Automático, Doble Mesa de Trabajo, Cilindro Posicionador |
Si necesita información más detallada, por favor infórmenos lo antes posible.
Máquina enrutadora CNC ATC con características de cambiador automático de herramientas:
1. La estructura de acero del cuerpo de la cama está soldada con tubos cuadrados de paredes gruesas y está sujeta a un tratamiento de envejecimiento por vibración. Es duradero y no se deforma.
2. El eje Z adopta el husillo de bolas TBI de Taiwán, la guía lineal Hiwin de alta precisión de Taiwán, alta precisión y más duradera.
3. Cambiador de herramientas automático lineal de 8 piezas, herramientas de cambio de velocidad rápida, alta eficiencia para trabajar la madera.
4. Sistema Weihong con memoria específica de punto de interrupción, cortes de energía continuos, pronóstico de tiempo de procesamiento, etc.
5. Mesa de vacío con PVC duro de doble capa, tiene una gran succión y no se deformará durante mucho tiempo.

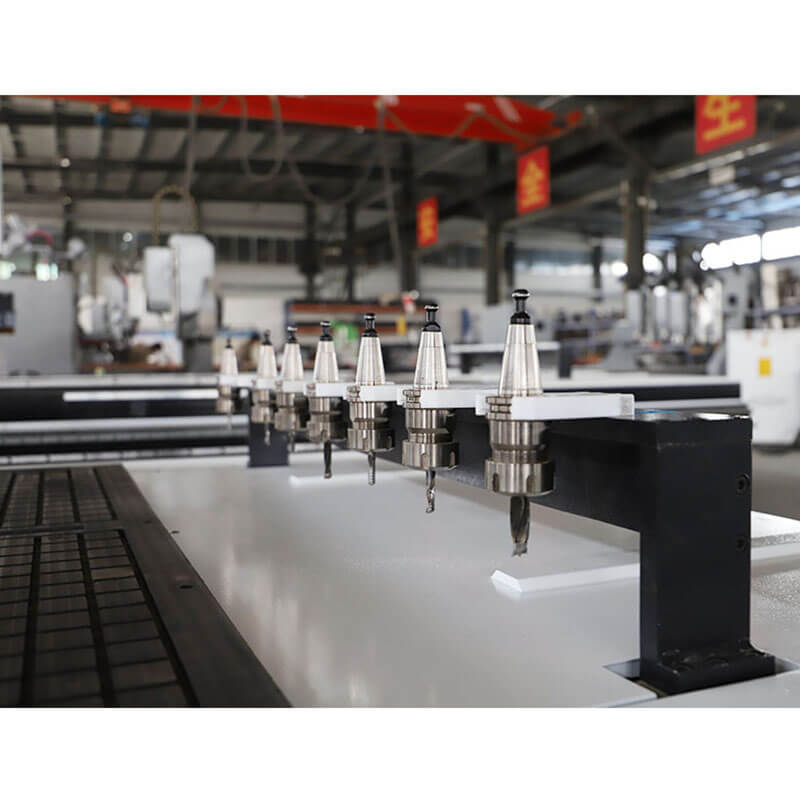

Almacén de herramientas de cambio de herramienta en línea
Con 8 o 12 juegos de herramientas para cambiar automáticamente, lo que puede ahorrar tiempo de cambio de herramientas y mejorar la eficiencia de trabajo. Hay dos modos de cambio de herramienta para el cambio de herramienta en línea y el cambio de herramienta de disco. Ampliamente utilizado, incluido el grabado, fresado, biselado, fresado lateral, taladrado, corte, ranurado, etc.
Agregue un portaherramientas de bloqueo en una posición adecuada para facilitar a los clientes el desmontaje de la herramienta.
Husillo ATC de refrigeración por aire de 9KW HQD
(Husillo HSD de Italia opcional)
pantalla de 21 pulgadas -Gabinete integrado
Sistema de control Syntec de Taiwán
El sistema de control es simple, conveniente y fácil de aprender, los usuarios pueden obtener rápidamente la flexibilidad para dominar el uso del equipo, gran independencia.
Solicitud
Industria de muebles de madera: puertas de madera maciza y compuestas, puertas de armarios, puertas correderas, puertas sin pintura, puertas lacadas, puertas blandas, tallado de paneles planos, tallado de madera maciza, procesamiento de muebles de paneles, procesamiento de muebles antiguos de caoba, tallado de murales de madera maciza y otras industrias;
Industria de la publicidad: acrílico, PVC, MDF, piedra artificial, plexiglás, plástico, cobre, aluminio y otras placas de metal blando.
¡Contáctenos hoy para obtener el precio!
Opiniones
alemania negro
Esta es una increíble máquina enrutadora CNC ATC. No puedo decir suficientes cosas buenas al respecto. Estoy muy satisfecho con igoldencnc.
Alemania W********h
Me encanta esta máquina de madera atc, buena máquina con buena calidad. Gracias. Compré un enrutador cnc de cambio automático de herramienta de IGOLDEN CNC Company, soy nuevo en eso, IGOLDEN CNC Teams, muy buen trabajo, me ayudaron a instalarlo, cómo usarlo y me respondieron rápidamente, gracias mucho, una feliz experiencia con ellos.
México J******o
La máquina funciona bien y la orientación posventa es muy profesional. Muy satisfecho y volveré a comprar en igoldencnc.
EE.UU. H****o
Gracias a iGoldencnc, hemos recibido la máquina con buena calidad y entrega rápida. El servicio es muy bueno. En particular, su ingeniero me indicó cómo instalar y configurar la máquina. Gracias, Sr. Liu. Gracias igoldencnc.
Irak Z**d
igoldencnx es el mejor del mundo, su calidad es la mejor y producen más rápido que rápido
Australia h*******m
Soy un fabricante de gabinetes y visité IGOLDEN CNC Company hace 3 años, me gusta esta competencia, muy buena calidad de máquina, excelente servicio y soporte técnico completo. mi máquina está usando bien ahora, gracias.
ATC significa Cambiador automático de herramientas para la máquina CNC. Es un dispositivo para el cambio, carga y descarga de herramientas entre el husillo de la máquina CNC ATC y el almacén de herramientas. El cambiador automático de herramientas puede satisfacer la necesidad de un cambio continuo de herramientas diferentes entre los procesos de la pieza de trabajo. Es decir, la nueva herramienta utilizada en el siguiente proceso se cambiará automáticamente al husillo, una vez completado el proceso anterior, para garantizar la concentración del proceso del centro de mecanizado CNC.
De acuerdo con las características del proceso de las herramientas de corte, el cambio de herramienta generalmente se completa mediante la acción coordinada del manipulador, el almacén de herramientas y el husillo ATC del enrutador CNC. En comparación con el cabezal de husillo del cabezal de torreta del enrutador CNC ATC con cargador de herramientas y cambiador de herramientas de enrutador CNC, dado que solo hay un husillo en el cabezal, los componentes del husillo tienen suficiente rigidez para cumplir con los requisitos de mecanizado de alta precisión. Es más, la biblioteca de herramientas puede almacenar una gran cantidad de herramientas para el mecanizado en varios pasos de piezas complejas y puede mejorar significativamente la eficiencia de mecanizado del enrutador CNC ATC.
Debe tomarse su tiempo para evaluar cuidadosamente las capacidades y los precios de cada opción de enrutador CNC que esté considerando. No todas las instalaciones de fabricación son iguales, por ello se recomienda que tengas en cuenta los siguientes factores:
El tamaño de su sitio: En primer lugar, debe tener una estimación de cuánto espacio tendrá para su nueva cortadora CNC. ¡Los equipos de última generación no le serán de mucha utilidad si no tiene suficiente espacio para una estación de trabajo dedicada!
Su producto final: ¿Vas a cortar una variedad de materiales? ¿Qué tamaño tienen sus productos? ¿Cuántos de ellos pretendes fabricar cada día? Estas son sólo algunas de las cosas que debe considerar al elegir la fresadora CNC adecuada.
Su presupuesto: Si bien probablemente no quieras optar por la opción más barata disponible, tu presupuesto es un factor importante a considerar. Al igual que con cualquier producto disponible, las cortadoras CNC vienen en todas las formas y tamaños, y algunas de ellas son muy caras. Comuníquese con un experto para obtener una opinión sobre las distintas opciones y haga su propia investigación en línea antes de realizar el pedido.
Las máquinas ATC pueden ser de dos tipos principales según la forma del cargador. El tipo carrusel y el tipo lineal son los dos tipos de ATC disponibles.
