2030 Movimiento de pórtico Router CNC 5 Axis
Video de enrutador CNC de 5 ejes
Husillos ATC españoles de 14-17kw y 5 ejes
Banco de herramientas de disco
Carril HINWIN de Taiwán
Rack de accionamiento
Parámetro de máquina CNC de 5 ejes
Datos técnicos
Modelo | iGW-5AM-2030 |
Tipo | Enrutador cnc de 5 ejes en movimiento de pórtico |
área de trabajo | 2000 3000 * * 1000mm |
Estructura de la mesa | Hierro fundido o chapa de acero soldado |
Transmisión | Cremallera helicoidal en el eje XY, husillo de bolas TBI de Taiwán para el eje Z |
Carril de guía | Riel de guía de Taiwán de tres ejes #30 |
Cambio de herramienta | 12 cambios de herramienta |
Huso | Cabeza española akemd de cinco ejes y husillo de 14.4-17KW |
Sistema de control | Sistema de control Taiwan SYNTEC |
Servo motor | Japón YASKAWA |
Ofrecemos servicios personalizados de acuerdo con sus solicitudes, como el área de trabajo y las especificaciones.
Aplicaciones de la máquina de enrutador CNC de 5 ejes
Industria de materiales compuestos: Recorte y punzonado de diversos materiales compuestos, como piezas de plástico, piezas de plástico reforzado con fibra de vidrio, caucho y productos de plástico;

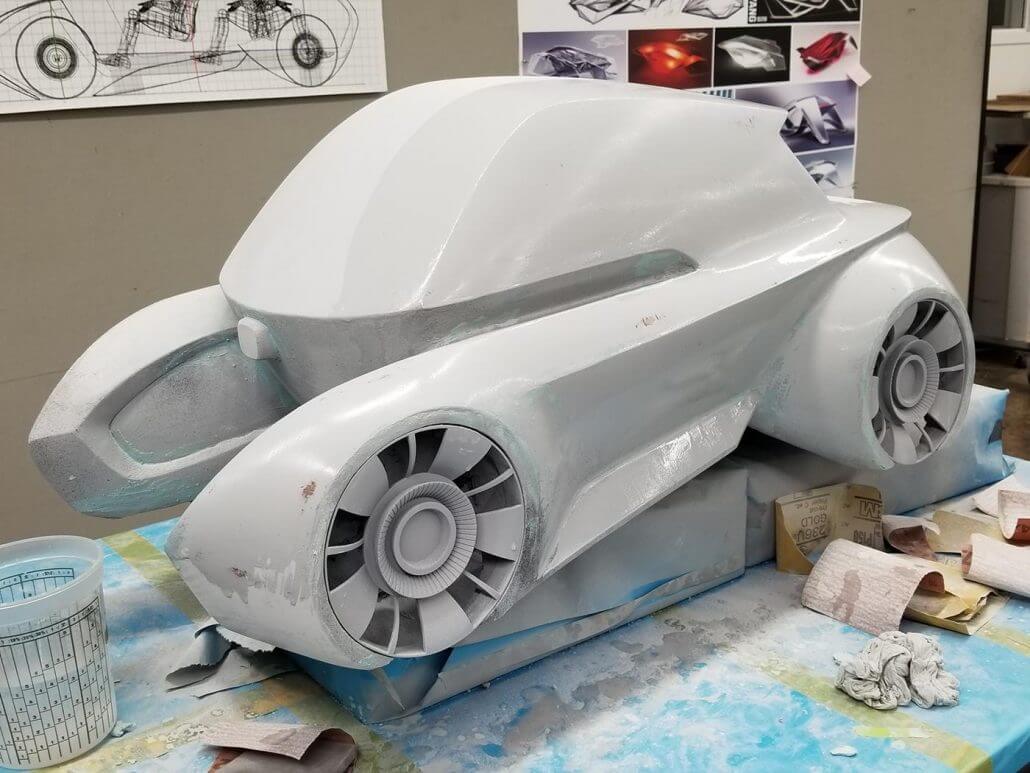

Industria del molde: Procesamiento de 5 ejes de moldes de madera FRP, moldes de madera fundida, productos de resina, modelos de lodos y varios moldes no metálicos;
Industria sanitaria cerámica: Procesamiento de 5 ejes de moldes de yeso, procesamiento de 5 ejes de varios productos de yeso;
Industria del mueble: Procesamiento de 5 ejes de muebles de madera maciza, procesamiento de 5 ejes de varias piezas de espiga y mortaja de muebles, procesamiento de 5 ejes de codos de escaleras y procesamiento de 5 ejes de varios muebles.
Características de la máquina CNC de 5 ejes con mesa móvil:
1. Esta máquina tiene una mesa doble que se mueve en el trabajo para que pueda mejorar la velocidad de trabajo
2. Es muy bueno para la fabricación de productos 5D de piezas pequeñas como artesanía, moldes de madera, moldes de aluminio, moldes de espuma, etc.
3. Dos mesas que trabajan juntas en el mismo proyecto y la precisión de trabajo podría ser de +-0.05 mm. Se adopta el eje Z Husillo de bolas TBI con un diámetro de 35 mm muy fuerte
4. Sistema de control Syntec La función de protección transfronteriza de procesamiento inteligente puede evitar la colisión mecánica debido al procesamiento excesivo del archivo de diseño.
5. El recorrido del eje Z se puede aumentar a 2.1 metros, por lo que es muy adecuado para procesar superficies tridimensionales a gran escala.
6. Adopte el sistema de control numérico TAIWAN Syntec 8axis, alta precisión de mecanizado y alta velocidad.
7. Los rieles THK de Japón con tamaño 30. y el brazo giratorio original de Alemania garantizan la precisión y la fuerza de la mecánica
8. Sistema Syntec avanzado con un programa inteligente que no necesita preparar un postprocesador separado, solo haga un diseño adecuado de 5 ejes en softare, luego ingrese el sistema Syntec y luego estará bien.
9. Motor de husillo giratorio económico de 5 ejes 10kw que es bueno para aluminio, madera, espuma. pvc, fabricación de moldes de plástico
10. Marco de estructura pesada con tubo de acero de calidad después del procesamiento en caliente que es una mejor estabilización y buena rigidez
¡Contáctenos hoy para obtener el precio!
Reseñas
El centro de mecanizado de cinco ejes puede procesar planos, superficies curvas e inclinadas, agujeros oblicuos, superficies curvas 2D y 3D y líneas 3D. Además, una máquina CNC de 5 ejes puede realizar fresado, grabado, taladrado y aserrado continuo en todas las direcciones con una sola fijación y posicionamiento de la pieza de trabajo.
Los centros de mecanizado de 5 ejes de alta precisión tienen amplias aplicaciones en las industrias del mueble, moldeado, construcción, fabricación de maquinaria, civil y militar. Puede utilizarse para producir:
- Piezas tipo caja, como culatas de cilindros de motor de automóvil, caja de embrague y caja de cambios, bombas
- Superficies curvas complejas, como ruedas dentadas cónicas, piñones e impulsores. Piezas irregulares, incluidos procesos de taladrado, fresado, taladrado, expansión, escariado y roscado rígido.
- Moldes, como moldes para barcos, moldes para automóviles, moldes para construcción
- Estatuas y esculturas Muebles de madera de gran formato.
- Modelos de poliestireno o yeso.
Hay muchos tipos de máquinas CNC horizontales de 5 ejes.
1. Forma de cabezal oscilante doble: dos ejes de coordenadas controlan directamente la dirección del eje de la herramienta.
2. Forma de cabezal giratorio caído: dos ejes de coordenadas están en la parte superior de la herramienta, pero el eje giratorio no es perpendicular al eje lineal.
3. Forma de placa giratoria doble: dos ejes de coordenadas controlan directamente la rotación del espacio.
4. La forma de la mesa hundida: dos ejes de coordenadas están sobre la mesa, pero el eje de rotación no es perpendicular al eje.
5. Una forma de oscilación y una de giro: un eje de coordenadas actúa sobre la herramienta y el otro actúa sobre la pieza de trabajo.
La máquina CNC de 5 ejes presenta alta eficiencia y alta precisión, y se puede completar un mecanizado complejo con una sola sujeción de la pieza de trabajo. Puede adaptarse al procesamiento de moldes modernos, como piezas de automóviles y piezas estructurales de aviones. Existe una gran diferencia entre un centro de mecanizado de cinco ejes y un centro de mecanizado de cinco caras. Mucha gente no lo sabe y confunde el centro de mecanizado pentaédrico con un centro de mecanizado de cinco ejes. El centro de mecanizado de cinco ejes tiene cinco ejes X, Y, Z, A, C. Los ejes X, Y, Z y A, C forman un procesamiento de enlace de cinco ejes, bueno para el procesamiento de superficies espaciales, procesamiento de formas especiales, huecos. procesamiento, punzonado, orificios oblicuos, cortes en bisel, etc. El “centro de mecanizado pentaédrico” es similar a un centro de mecanizado de tres ejes, excepto que puede realizar cinco caras al mismo tiempo, pero no puede realizar mecanizados de formas especiales, biselados. agujeros, cortar biseles, etc.
Hablando de las características de la máquina herramienta CNC de cinco ejes, es necesario compararla con las máquinas CNC tradicionales de tres ejes. La máquina CNC de 3 ejes es relativamente común en la fabricación y existen varias formas, como vertical, horizontal y de pórtico. Los métodos de mecanizado comunes incluyen el fresado de extremos y el corte lateral de fresas de extremo. El perfilado de cuchillas con punta esférica, etc. Sin embargo, no importa qué forma y método tengan una característica común, la dirección del eje de la herramienta permanece sin cambios durante el proceso de mecanizado y la máquina herramienta solo puede realizar las coordenadas rectangulares de la herramienta mediante la interpolación de los tres ejes lineales de X. Movimiento Y, Z en el departamento. Por tanto, frente a los siguientes productos, quedan expuestas las desventajas de la baja eficiencia de la máquina herramienta de tres ejes, la mala calidad de la superficie procesada e incluso la imposibilidad de procesar.
El precio de la máquina CNC de 5 ejes debería ser el factor que más preocupa a todos los que quieran comprar un enrutador CNC de 5 ejes. Debido a que la máquina enrutadora CNC de 5 ejes se ha utilizado cada vez más en diversos campos, cada vez más fábricas han optado por utilizar fresadoras CNC de 5 ejes para producir piezas de trabajo, por lo que el precio de la máquina CNC de 5 ejes será un poco alto debido a sus principales clientes. Son fábricas, no individuos. Si tiene una fábrica que necesita una máquina CNC de 5 ejes para procesar piezas de trabajo, creo que esta sería una buena opción. El motivo del alto precio de la máquina CNC de 5 ejes también está relacionado con la configuración de la máquina y la calidad de la misma. Cuanto mayor sea el coste de fabricación de la máquina y mejor sea su calidad, más cara será. Por supuesto, además de estas enrutadores CNC industriales de 5 ejes, IGOLDECNC también tiene una variedad de pequeñas máquinas CNC de 5 ejes y mini enrutadores CNC de 5 ejes. Estas máquinas también son de cinco ejes, pero la estructura es simple y las funciones son relativamente pequeñas, pero estas pequeñas máquinas CNC de 5 ejes son relativamente baratas, alrededor de 3000 dólares estadounidenses. El precio de una máquina CNC de 5 ejes de grado industrial es de aproximadamente 20,000 50,000 a 5 5 dólares estadounidenses, por lo que el rango de precios de la máquina CNC de 5 ejes también es muy amplio. Si desea comprar una máquina CNC de XNUMX ejes, puede informar a BuyCNC. Según su presupuesto y lo que desea procesar, haremos ingenieros profesionales que le recomendarán la máquina enrutadora CNC de XNUMX ejes más adecuada a la venta.
