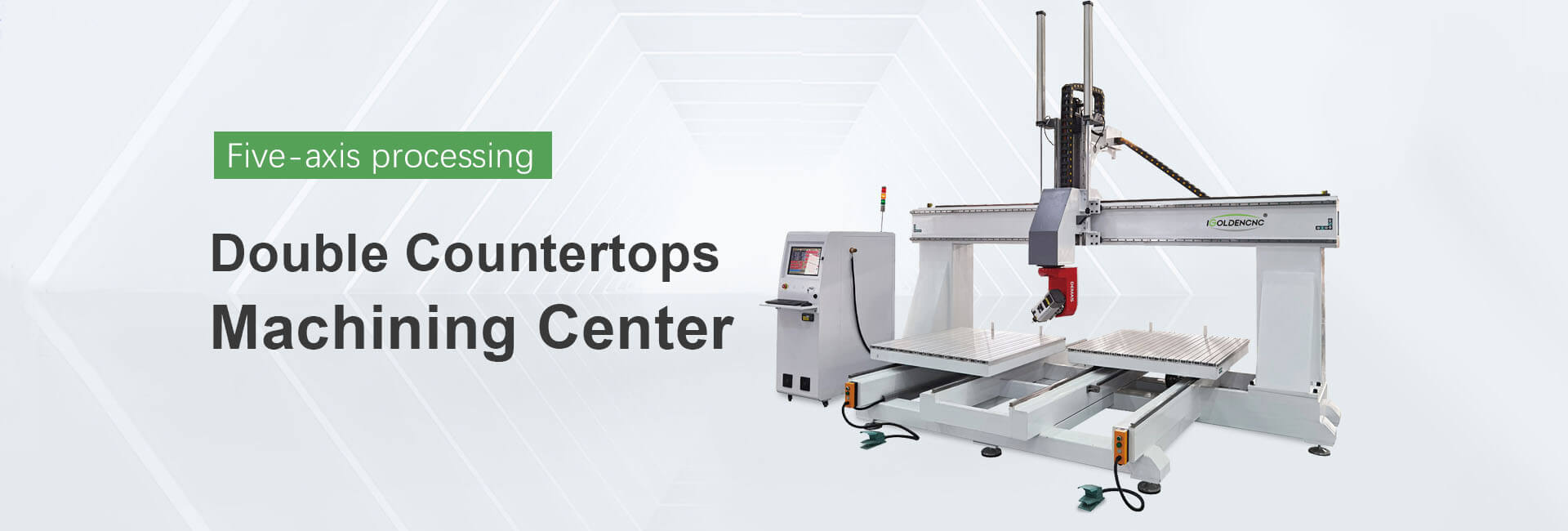

Centro de mecanizado CNC de 5 ejes con dos mesas

El centro de mecanizado de cinco ejes puede procesar planos, superficies curvas e inclinadas, agujeros oblicuos, superficies curvas 2D y 3D y líneas 3D. Además, una máquina CNC de 5 ejes puede realizar fresado, grabado, taladrado y aserrado continuo en todas las direcciones con una sola fijación y posicionamiento de la pieza de trabajo.

Los centros de mecanizado de 5 ejes de alta precisión tienen amplias aplicaciones en las industrias del mueble, moldeado, construcción, fabricación de maquinaria, civil y militar. Puede utilizarse para producir:

• Piezas tipo caja, como culatas de cilindros de motor de automóvil, caja de embrague y caja de cambios, bombas
• Superficies curvas complejas, como ruedas dentadas cónicas, piñones e impulsores. Piezas irregulares, incluidos procesos de taladrado, fresado, taladrado, expansión, escariado y roscado rígido.
• Moldes, como moldes para barcos, moldes para automóviles, moldes para construcción
• Estatuas y esculturas Muebles de madera de gran formato.
• Modelos de poliestireno o yeso.

Hay muchos tipos de máquinas CNC horizontales de 5 ejes.

1. Forma de cabezal oscilante doble: dos ejes de coordenadas controlan directamente la dirección del eje de la herramienta.

2. Forma de cabezal giratorio caído: dos ejes de coordenadas están en la parte superior de la herramienta, pero el eje giratorio no es perpendicular al eje lineal.

3. Forma de placa giratoria doble: dos ejes de coordenadas controlan directamente la rotación del espacio.

4. La forma de la mesa hundida: dos ejes de coordenadas están sobre la mesa, pero el eje de rotación no es perpendicular al eje.

5. Una forma de oscilación y una de giro: un eje de coordenadas actúa sobre la herramienta y el otro actúa sobre la pieza de trabajo.

La máquina CNC de 5 ejes presenta alta eficiencia y alta precisión, y se puede completar un mecanizado complejo con una sola sujeción de la pieza de trabajo. Puede adaptarse al procesamiento de moldes modernos, como piezas de automóviles y piezas estructurales de aviones. Existe una gran diferencia entre un centro de mecanizado de cinco ejes y un centro de mecanizado de cinco caras. Mucha gente no lo sabe y confunde el centro de mecanizado pentaédrico con un centro de mecanizado de cinco ejes. El centro de mecanizado de cinco ejes tiene cinco ejes X, Y, Z, A, C. Los ejes X, Y, Z y A, C forman un procesamiento de enlace de cinco ejes, bueno para el procesamiento de superficies espaciales, procesamiento de formas especiales, huecos. procesamiento, punzonado, orificios oblicuos, cortes en bisel, etc. El “centro de mecanizado pentaédrico” es similar a un centro de mecanizado de tres ejes, excepto que puede realizar cinco caras al mismo tiempo, pero no puede realizar mecanizados de formas especiales, biselados. agujeros, cortar biseles, etc.

Hablando de las características de la máquina herramienta CNC de cinco ejes, es necesario compararla con las máquinas CNC tradicionales de tres ejes. La máquina CNC de 3 ejes es relativamente común en la fabricación y existen varias formas, como vertical, horizontal y de pórtico. Los métodos de mecanizado comunes incluyen el fresado de extremos y el corte lateral de fresas de extremo. El perfilado de cuchillas con punta esférica, etc. Sin embargo, no importa qué forma y método tengan una característica común, la dirección del eje de la herramienta permanece sin cambios durante el proceso de mecanizado y la máquina herramienta solo puede realizar las coordenadas rectangulares de la herramienta mediante la interpolación de los tres ejes lineales de X. Movimiento Y, Z en el departamento. Por tanto, frente a los siguientes productos, quedan expuestas las desventajas de la baja eficiencia de la máquina herramienta de tres ejes, la mala calidad de la superficie procesada e incluso la imposibilidad de procesar.

El precio de la máquina CNC de 5 ejes debería ser el factor que más preocupa a todos los que quieran comprar un enrutador CNC de 5 ejes. Debido a que la máquina enrutadora CNC de 5 ejes se ha utilizado cada vez más en diversos campos, cada vez más fábricas han optado por utilizar fresadoras CNC de 5 ejes para producir piezas de trabajo, por lo que el precio de la máquina CNC de 5 ejes será un poco alto debido a sus principales clientes. Son fábricas, no individuos. Si tiene una fábrica que necesita una máquina CNC de 5 ejes para procesar piezas de trabajo, creo que esta sería una buena opción. El motivo del alto precio de la máquina CNC de 5 ejes también está relacionado con la configuración de la máquina y la calidad de la misma. Cuanto mayor sea el coste de fabricación de la máquina y mejor sea su calidad, más cara será. Por supuesto, además de estas enrutadores CNC industriales de 5 ejes, IGOLDECNC también tiene una variedad de pequeñas máquinas CNC de 5 ejes y mini enrutadores CNC de 5 ejes. Estas máquinas también son de cinco ejes, pero la estructura es simple y las funciones son relativamente pequeñas, pero estas pequeñas máquinas CNC de 5 ejes son relativamente baratas, alrededor de 3000 dólares estadounidenses. El precio de una máquina CNC de 5 ejes de grado industrial es de aproximadamente 20,000 50,000 a 5 5 dólares estadounidenses, por lo que el rango de precios de la máquina CNC de 5 ejes también es muy amplio. Si desea comprar una máquina CNC de XNUMX ejes, puede informar a BuyCNC. Según su presupuesto y lo que desea procesar, haremos ingenieros profesionales que le recomendarán la máquina enrutadora CNC de XNUMX ejes más adecuada a la venta.
